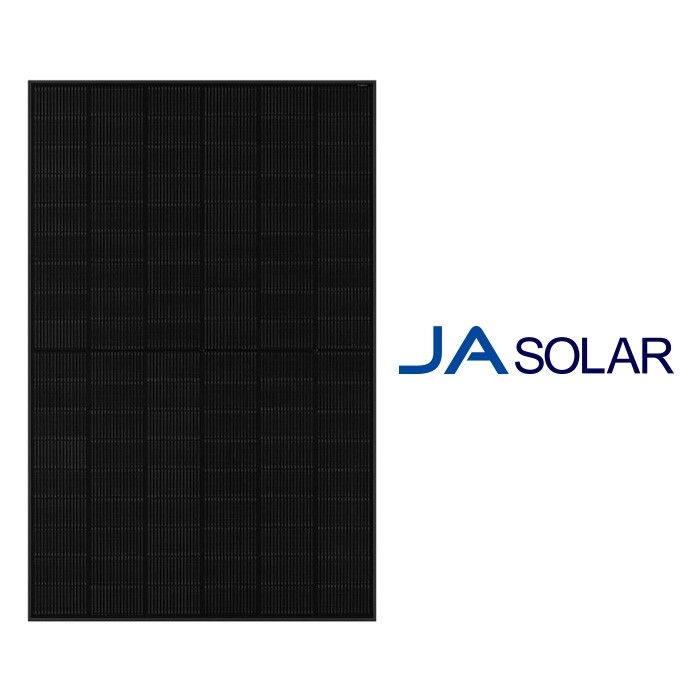

Panel JA Solar 460W JAM54D41-460/LB FB Bifacial
Panel JA Solar 460W JAM54D41-460/LB FB Bifacial to moduł fotowoltaiczny typu N z serii JA Solar DeepBlue 4.0 Pro, przeznaczony do nowoczesnych instalacji PV na dachach budynków mieszkalnych, obiektach komercyjnych oraz w projektach, w których liczy się wysoka sprawność przy kompaktowym formacie panelu. Model osiąga moc 460 Wp i sprawność 23,0% w standardowych warunkach testowych STC.
Konstrukcja bifacial double glass umożliwia wykorzystanie promieniowania padającego na przednią i tylną stronę modułu. Dzięki temu panel może zwiększać uzysk energii przy montażu nad powierzchniami odbijającymi światło, a wersja FB Full Black zapewnia jednolity, czarny wygląd instalacji fotowoltaicznej.
Najważniejsze zalety panelu JA Solar 460W FB Bifacial
- moc maksymalna 460 Wp w warunkach STC,
- wysoka sprawność modułu 23,0%,
- ogniwa typu N z technologią n-Bycium+ i 16BB,
- technologia bifacial pozwalająca wykorzystać światło odbite od tylnej strony modułu,
- konstrukcja szkło-szkło: szyba przednia 1,6 mm i szyba tylna 1,6 mm,
- estetyczna wersja Full Black z czarną ramą,
- format 1762 x 1134 x 30 mm i masa 22 kg,
- odporność na obciążenie statyczne do 5400 Pa od frontu i 2400 Pa od tyłu,
- 25 lat gwarancji produktowej oraz 30 lat gwarancji liniowej mocy wyjściowej.
Technologia bifacial double glass
JA Solar JAM54D41-460/LB FB wykorzystuje dwustronną konstrukcję z podwójnym szkłem. Tylna strona panelu może generować dodatkową energię z promieniowania odbitego od dachu, gruntu lub konstrukcji montażowej. Według karty katalogowej przy 10% współczynniku napromieniowania tylnej strony moc wariantu 460/LB wzrasta do 497 W.
Budowa double glass zwiększa trwałość mechaniczną modułu i wspiera stabilną pracę w różnych warunkach eksploatacyjnych. Skrzynka przyłączeniowa IP68, złącza QC 4.10-351 / MC4-EVO2A oraz maksymalne napięcie systemu 1500 V DC ułatwiają zastosowanie panelu w profesjonalnych instalacjach fotowoltaicznych.
DeepBlue 4.0 Pro i ogniwa typu N
Seria DeepBlue 4.0 Pro bazuje na ogniwach typu N, które ograniczają zjawisko LID, poprawiają pracę przy słabszym nasłonecznieniu i zapewniają korzystny współczynnik temperaturowy mocy Pmax na poziomie -0,290%/°C. Producent wskazuje utratę mocy po pierwszym roku na poziomie 1% oraz roczną degradację 0,4% w okresie 30 lat.
Parametry elektryczne STC
| Model | JAM54D41-460/LB |
| Moc maksymalna Pmax | 460 Wp |
| Napięcie obwodu otwartego Voc | 40,60 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 33,68 V |
| Prąd zwarciowy Isc | 14,43 A |
| Prąd w punkcie mocy maksymalnej Imp | 13,66 A |
| Sprawność modułu | 23,0% |
| Tolerancja mocy | 0~+3% |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| Warunki STC | 1000 W/m², temperatura ogniwa 25°C, AM 1.5G |
Parametry przy 10% współczynniku napromieniowania tylnej strony
| Moc maksymalna Pmax | 497 W |
| Napięcie obwodu otwartego Voc | 40,60 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 33,68 V |
| Prąd zwarciowy Isc | 15,58 A |
| Prąd w punkcie mocy maksymalnej Imp | 14,75 A |
| Współczynnik napromieniowania, tył/przód | 10% |
Parametry mechaniczne
| Typ ogniwa | Mono, n-type |
| Liczba ogniw | 108 (6 x 18) |
| Wymiary | 1762±2 x 1134±2 x 30±1 mm |
| Masa | 22 kg |
| Kolor ramy | Czarna |
| Szyba przednia / tylna | 1,6 mm / 1,6 mm |
| Skrzynka przyłączeniowa | IP68, 3 diody |
| Złącze | QC 4.10-351 / MC4-EVO2A |
| Przekrój kabla | 4 mm² (IEC), 12 AWG (UL) |
| Długość kabla ze złączem | Pionowo: 400 mm (+) / 200 mm (-); poziomo: 1200 mm (+) / 1200 mm (-) |
| Konfiguracja opakowania | 36 szt./paleta, 936 szt./kontener 40HQ |
Warunki pracy i obciążenia
| Maksymalne napięcie systemu | 1500 V DC |
| Temperatura robocza | od -40°C do +85°C |
| Maksymalna wartość bezpiecznika szeregowego | 30 A |
| Maksymalne obciążenie statyczne, przód | 5400 Pa |
| Maksymalne obciążenie statyczne, tył | 2400 Pa |
| NOCT | 45±2°C |
| Dwustronność | 80%±10% |
| Klasa bezpieczeństwa | Class II |
| Odporność ogniowa | UL Type 38 / Class C |
Gwarancja i trwałość
| Gwarancja produktowa | 25 lat |
| Gwarancja liniowej mocy wyjściowej | 30 lat |
| Utrata mocy po pierwszym roku | 1% |
| Roczna utrata mocy w kolejnych latach | 0,4% |
| Deklarowana moc po 30 latach | 87,4% |
| Certyfikaty wskazane w karcie | IEC 61215, IEC 61730, UL 61215, UL 61730 |
Panel fotowoltaiczny JA Solar 460W JAM54D41-460/LB FB Bifacial to propozycja dla inwestorów szukających estetycznego modułu Full Black o wysokiej sprawności, trwałej konstrukcji szkło-szkło i możliwości dodatkowego uzysku energii z tylnej strony. Sprawdzi się w instalacjach fotowoltaicznych dla domu, firmy oraz projektów, w których ważne są parametry techniczne, niezawodność i wygląd instalacji PV.
