Akcesoria do falowników i magazynów energii

Osprzęt do uruchomienia i rozbudowy instalacji fotowoltaicznej

Wybierając falownik lub magazyn energii, warto od razu sprawdzić, jakiego wyposażenia wymagają planowane funkcje. Podgląd pracy w aplikacji, pomiar zużycia w budynku i zasilanie wybranych obwodów podczas awarii sieci to różne zadania. Mogą wymagać innych akcesoriów, nawet jeśli wszystkie dotyczą tej samej instalacji.

Lista zakupowa powinna więc wynikać ze schematu systemu, a nie tylko z nazwy urządzenia głównego. Pozwala to uniknąć zarówno brakujących elementów podczas montażu, jak i zakupu dodatków, które są już częścią zestawu. Przy modernizacji trzeba uwzględnić również generację sprzętu i wymagania dotyczące jego oprogramowania.

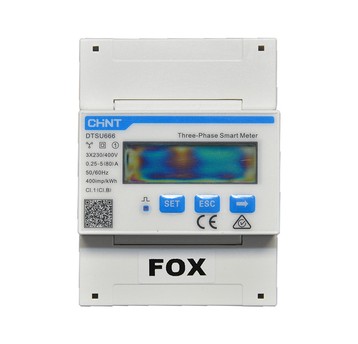

Liczniki energii i przekładniki prądowe

Licznik energii współpracujący z falownikiem dostarcza danych o przepływach w instalacji. W zależności od miejsca montażu i konfiguracji pozwala określać pobór z sieci, eksport energii lub zużycie odbiorników. Dane te mogą służyć kompatybilnemu systemowi do sterowania ładowaniem baterii, zwiększania zużycia własnej energii czy ograniczania oddawania jej do sieci. Za wykonanie tych funkcji odpowiada jednak falownik lub sterownik, nie sam licznik.

Przy doborze rozróżnia się pomiar bezpośredni oraz pomiar z użyciem przekładników prądowych, często oznaczanych skrótem CT. Ważne są liczba faz, zakres pomiaru i zgodność komunikacji. Licznik o podobnym oznaczeniu handlowym może występować w różnych wykonaniach. Jego wersję należy potwierdzić na liście zgodności producenta falownika, wraz z wymaganym sposobem podłączenia i konfiguracji.

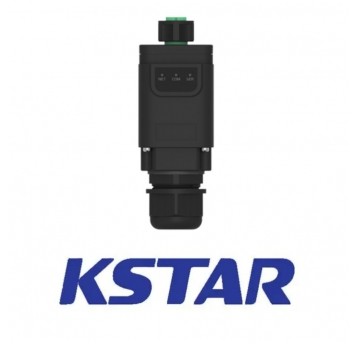

Moduły komunikacyjne i monitoring pracy urządzeń

Moduły Wi-Fi, adaptery sieci przewodowej LAN oraz rejestratory danych umożliwiają komunikację urządzeń z platformą monitoringu, zależnie od obsługiwanych połączeń. Ułatwiają sprawdzanie produkcji energii, stanu urządzeń i komunikatów serwisowych. Zakres dostępnych informacji oraz możliwość zmiany ustawień zależą od wyposażenia systemu, aplikacji i uprawnień użytkownika.

Wybór sposobu łączności warto dopasować do miejsca montażu. Przy połączeniu bezprzewodowym trzeba sprawdzić zasięg i wymagania sieci, a przy przewodowym możliwość doprowadzenia kabla. Sam moduł monitoringu nie zastępuje licznika ani systemu zarządzania energią. Dostęp do usług internetowych wymaga również działającego połączenia z siecią i poprawnego uruchomienia platformy.

Układy przełączające do zasilania rezerwowego

Skrzynki przełączające stosowane w systemach z funkcją zasilania awaryjnego, opisywane także jako EPS lub backup, współpracują z odpowiednio przystosowanym falownikiem. Ich rola wynika ze schematu producenta i może obejmować przełączanie obwodów pomiędzy zasilaniem sieciowym a rezerwowym. Nie są samodzielnym źródłem energii.

Dodanie takiej skrzynki nie sprawi, że dowolny falownik zacznie zasilać budynek podczas zaniku napięcia. Potrzebne są zgodne urządzenia, właściwe połączenia i źródło energii przewidziane dla danego rozwiązania, często magazyn bateryjny. Zakres podtrzymywanych obwodów, dostępna moc oraz czas przełączenia zależą od całego układu. Nie należy automatycznie utożsamiać funkcji backup z bezprzerwowym zasilaniem wszystkich odbiorników.

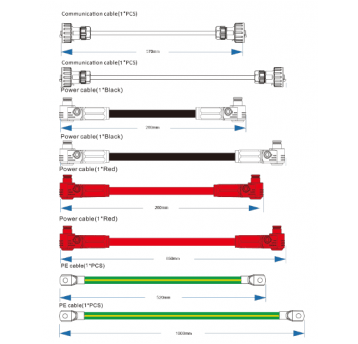

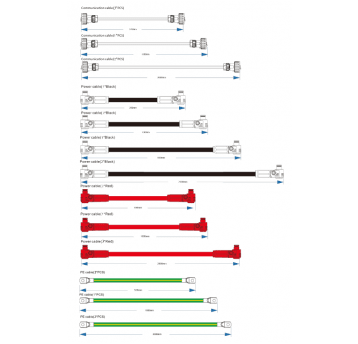

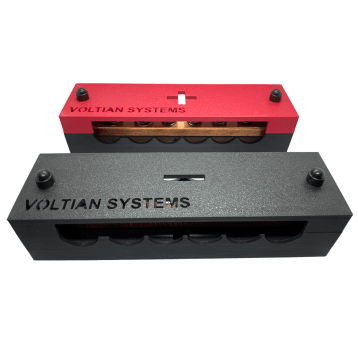

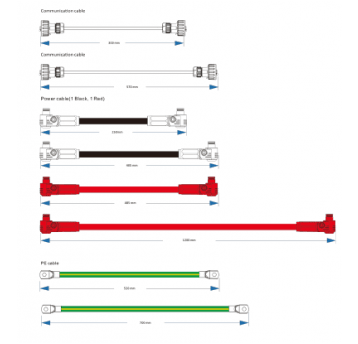

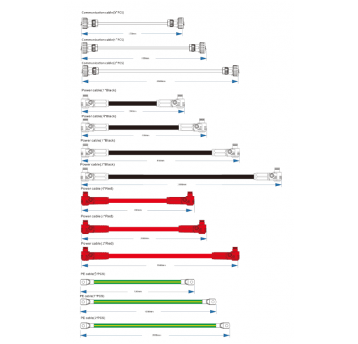

Przewody bateryjne, szyny zbiorcze i skrzynki przyłączeniowe

Osprzęt przyłączeniowy służy do wykonania połączeń między bateriami, falownikiem i pozostałymi elementami systemu. W zależności od rozwiązania wykorzystuje się dedykowane zestawy przewodów, szyny zbiorcze lub skrzynki łączeniowe. Ich dobór obejmuje napięcie pracy, obciążalność prądową, typ zacisków i przeznaczenie określone przez producenta.

Przewód komunikacyjny pełni inne zadanie niż przewód zasilający. Również identyczny kształt wtyku nie potwierdza zgodności przypisania styków. Przy rozbudowie baterii trzeba sprawdzić dopuszczoną liczbę jednostek i sposób ich połączenia. Sama obecność wolnych zacisków w skrzynce lub na szynie nie oznacza, że można dołączać kolejne magazyny.

Jak dobrać akcesoria do falownika i baterii?

• Zadanie akcesorium: ustal, czy potrzebujesz pomiaru energii, monitoringu, połączenia baterii czy obsługi zasilania rezerwowego.
• Zgodność urządzeń: sprawdź pełne oznaczenia, generację i wersję sprzętową falownika oraz magazynu, a nie wyłącznie nazwę marki.
• Parametry elektryczne: porównaj napięcie, dopuszczalny prąd i liczbę faz z wymaganiami projektowanej instalacji.
• Komunikacja: potwierdź obsługiwany protokół, złącza i wymagane ustawienia. Wspólny interfejs nie gwarantuje współpracy.
• Zakres dostawy: zweryfikuj obecność przewodów, przekładników, uchwytów i innych elementów potrzebnych do uruchomienia.
• Warunki montażu: uwzględnij miejsce w rozdzielnicy, długości połączeń oraz wymagania środowiskowe wskazane w dokumentacji.

Najczęstsze pytania o akcesoria do falowników i magazynów energii

Czy akcesoria tej samej marki są zawsze kompatybilne?

Nie. Producent może stosować różne rozwiązania w poszczególnych generacjach urządzeń. Zgodność należy potwierdzić dla konkretnego zestawienia sprzętu, a w razie niejasności skonsultować dobór z dostawcą lub serwisem producenta.

Czy moduł Wi-Fi zastępuje licznik energii?

Nie. Moduł komunikacyjny przesyła dane, a licznik wykonuje pomiar. Sam dostęp do aplikacji falownika nie oznacza jeszcze możliwości wyświetlania zużycia całego budynku lub sterowania na podstawie przepływu energii na przyłączu.

Czy skrzynka backup zapewni zasilanie podczas awarii sieci?

Tylko jako część prawidłowo dobranego systemu obsługującego tę funkcję. Przed zakupem trzeba ustalić zgodność z falownikiem, wymagania dotyczące baterii i zakres obwodów rezerwowych. Samo akcesorium nie wytwarza ani nie magazynuje energii.

Czy do połączenia magazynu wystarczy dowolny przewód z pasującą wtyczką?

Nie. Znaczenie mają parametry przewodu, jego przeznaczenie i zgodność połączeń z dokumentacją. Dotyczy to zarówno torów zasilania, jak i komunikacji. Należy stosować rozwiązania przewidziane lub dopuszczone przez producenta systemu.

Co przygotować przed zakupem osprzętu?

Przygotuj oznaczenia urządzeń, planowaną funkcję i schemat instalacji. Przy rozbudowie przydadzą się również informacje o już zamontowanych akcesoriach i wersjach oprogramowania. Ułatwi to określenie, czego rzeczywiście brakuje do uruchomienia wybranej funkcji.

Dobierz akcesoria do całego systemu, nie tylko do pojedynczego urządzenia. Sprawdź dokumentację i kompletność zestawu przed zamówieniem. Montaż oraz uruchomienie osprzętu elektrycznego powierz wykwalifikowanemu instalatorowi, który zweryfikuje połączenia i działanie zaplanowanych funkcji.
