Falowniki hybrydowe SOFAR łączą instalację fotowoltaiczną, magazyn energii, sieć elektroenergetyczną i odbiorniki w jeden zarządzany układ. Pozwalają wykorzystywać energię z paneli na bieżąco, kierować nadwyżki do baterii oraz korzystać z nich po spadku produkcji. W odpowiednio zaprojektowanym systemie mogą również realizować pracę według taryfy, ograniczać eksport energii i zasilać wybrane obwody podczas awarii sieci.

SOFAR powstał w Shenzhen w 2013 roku i rozwija rozwiązania z obszaru fotowoltaiki oraz magazynowania energii. Pierwszy falownik do systemu bateryjnego producent wprowadził w 2016 roku, a dziś jego działalność obejmuje urządzenia dla domów, firm i instalacji wielkoskalowych. Marka rozwija również platformę monitoringu oraz własne rozwiązania EMS, czyli systemy zarządzania przepływem energii.

Kategoria obejmuje konstrukcje jedno- i trójfazowe, przeznaczone do współpracy z bateriami niskiego albo wysokiego napięcia. Są to różne architektury, których nie można stosować zamiennie. Przy wyborze falownika należy sprawdzić parametry stringów PV, liczbę trackerów MPPT, zgodność z magazynem i systemem BMS, moc wyjścia awaryjnego, wymagane elementy pomiarowe oraz warunki montażu. Dokładny zakres funkcji zależy od wariantu urządzenia.

Rozwiń opis

Zwiń opis

Falowniki hybrydowe SOFAR do instalacji z magazynem energii

Falownik hybrydowy przekształca prąd stały wytwarzany przez panele fotowoltaiczne na prąd przemienny wykorzystywany w budynku. Jednocześnie obsługuje stronę bateryjną i steruje kierunkiem przepływu energii. Produkcja PV może pokrywać bieżące zużycie, ładować magazyn albo trafiać do sieci zgodnie z ustawieniami i lokalnymi warunkami przyłączenia.

Kiedy nasłonecznienie spada, system może wykorzystać energię zgromadzoną wcześniej. Nie oznacza to jednak, że każdy falownik realizuje wszystkie scenariusze w taki sam sposób. Dostępne tryby zależą od urządzenia, baterii, licznika energii, oprogramowania i konfiguracji wykonanej przez instalatora.

SOFAR - doświadczenie w fotowoltaice i magazynowaniu energii

Firma SOFAR została założona w 2013 roku w Shenzhen. Początkowo rozwijała falowniki fotowoltaiczne, a w 2016 roku wprowadziła pierwsze urządzenie przeznaczone do magazynowania energii. Producent stopniowo zbudował portfolio obejmujące rozwiązania PV i ESS dla segmentu mieszkaniowego, komercyjnego, przemysłowego oraz dużych instalacji.

Falownik jedno- czy trójfazowy?

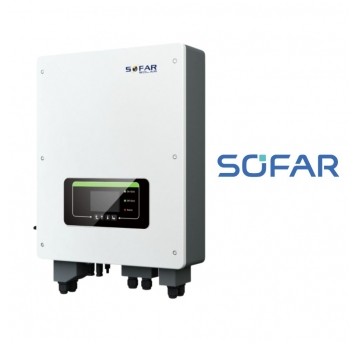

Falownik jednofazowy pracuje z jedną fazą instalacji i może być odpowiedni dla mniejszych systemów lub budynków z takim przyłączem. Przy doborze trzeba uwzględnić dopuszczalną moc przyłączeniową, rozmieszczenie odbiorników i zasady operatora sieci. Nie należy zakładać, że każde gospodarstwo domowe może wykorzystać dowolne urządzenie jednofazowe.

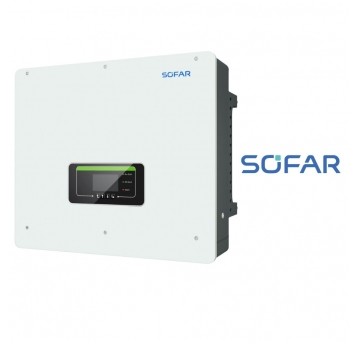

Konstrukcja trójfazowa rozdziela energię pomiędzy fazy i jest naturalnym wyborem dla instalacji trójfazowych. Wybrane falowniki SOFAR mogą obsługiwać niesymetryczne obciążenie, lecz dopuszczalny poziom niezbilansowania trzeba potwierdzić w karcie katalogowej. Ma to znaczenie, ponieważ domowe odbiorniki rzadko pobierają identyczną moc na każdej fazie.

Magazyny niskiego i wysokiego napięcia

W kategorii występują falowniki współpracujące z bateriami LV oraz urządzenia przeznaczone do systemów HV. Falownik niskonapięciowy pracuje przy niższym napięciu baterii, co przy większej mocy oznacza wysoki prąd. Wymaga to starannego doboru przewodów, zabezpieczeń, złączy i długości połączeń.

W systemie wysokonapięciowym porównywalna moc może być przesyłana przy niższym prądzie. Taka architektura zwykle wykorzystuje zestaw modułów współpracujących z dedykowanym kontrolerem baterii. Falownika LV nie można połączyć z magazynem HV ani odwrotnie. Zgodność musi obejmować zakres napięcia, prąd oraz komunikację z BMS.

MPPT i prawidłowe zaprojektowanie stringów PV

Tracker MPPT wyszukuje punkt, w którym moduły fotowoltaiczne mogą w danych warunkach przekazać największą moc. Większa liczba niezależnych trackerów ułatwia obsługę połaci o różnych kierunkach, nachyleniu lub warunkach nasłonecznienia. Nie zastępuje jednak prawidłowego projektu stringów.

Należy sprawdzić napięcie obwodu otwartego przy niskiej temperaturze, zakres roboczy MPPT, prąd zwarciowy modułów, dopuszczalny prąd wejściowy i liczbę stringów przypadających na tracker. Szczególne znaczenie ma zgodność z nowoczesnymi modułami o wyższym prądzie. Parametry wejść różnią się pomiędzy wariantami SOFAR.

EMS, autokonsumpcja i praca według taryfy

EMS, czyli system zarządzania energią, koordynuje pracę fotowoltaiki, baterii, sieci i odbiorników. Podstawowym scenariuszem jest zwiększanie autokonsumpcji: nadwyżka z dnia trafia do magazynu, a później zasila budynek. W zależności od falownika można również ustawiać okresy ładowania i rozładowywania zgodnie z taryfą.

Wybrane konfiguracje obsługują ograniczanie eksportu albo pracę bez oddawania energii do sieci. Do prawidłowego działania potrzebny jest kompatybilny licznik lub przekładniki prądowe, zamontowane we właściwym miejscu i kierunku. Funkcje sterowania nie powinny być konfigurowane bez uwzględnienia umowy z operatorem oraz rzeczywistego profilu zużycia.

EPS i zasilanie awaryjne

EPS, czyli awaryjne źródło zasilania, może podtrzymywać wydzielone odbiorniki po zaniku sieci. Szybkość przełączenia, moc ciągła, możliwość obsługi obciążeń niesymetrycznych i przeciążalność zależą od falownika. Sama obecność wyjścia EPS nie oznacza automatycznie możliwości zasilania całego domu.

Projektant powinien określić obwody priorytetowe oraz ich moc rozruchową. Pompy, sprężarki, lodówki i silniki mogą podczas uruchamiania wymagać znacznie większego prądu niż podczas stabilnej pracy. Czas podtrzymania zależy od energii dostępnej w baterii, chwilowej produkcji PV i obciążenia, a nie wyłącznie od mocy falownika.

Praca równoległa, generator i rozbudowa systemu

Wybrane rozwiązania SOFAR pozwalają łączyć kilka falowników równolegle, co może służyć zwiększeniu mocy lub budowie bardziej rozbudowanego układu. Nie wszystkie urządzenia oferują tę funkcję, a liczba jednostek, topologia połączeń i wymagane przewody komunikacyjne wynikają z instrukcji danej rodziny.

W części rozwiązań możliwa jest również integracja generatora. Wymaga ona potwierdzenia funkcji wejścia, parametrów napięcia i częstotliwości oraz sposobu sterowania. Generator nie powinien być podłączany do portu o innym przeznaczeniu bez wyraźnej instrukcji producenta.

Monitoring SOFAR i komunikacja z baterią

Platforma monitoringu może prezentować produkcję PV, zużycie budynku, przepływ do sieci, stan naładowania baterii oraz komunikaty alarmowe. Zakres informacji zależy od modułu komunikacyjnego, falownika i podłączonego układu pomiarowego. Wybrane systemy umożliwiają także zdalną konfigurację lub aktualizację.

Oddzielnym zagadnieniem jest komunikacja z BMS baterii. Falownik potrzebuje danych o temperaturze, stanie naładowania i dopuszczalnym prądzie. Z tego względu przed połączeniem magazynu innej marki należy sprawdzić aktualną listę kompatybilności, właściwy protokół i wymagane ustawienia.

Bezpieczeństwo i warunki montażu

Zakres zabezpieczeń przepięciowych, kontroli prądów upływu i opcjonalnej ochrony AFCI należy sprawdzić dla konkretnego wariantu. Miejsce montażu musi spełniać wymagania dotyczące temperatury, wentylacji, wilgotności i przestrzeni serwisowej. Stopień ochrony obudowy nie oznacza dowolności instalacji na zewnątrz; trzeba ograniczyć nasłonecznienie, zalewanie i gromadzenie ciepła oraz uwzględnić sposób chłodzenia i hałas.

Jak wybrać falownik hybrydowy SOFAR?

Rodzaj przyłącza: wybierz urządzenie jedno- lub trójfazowe zgodnie z instalacją i warunkami operatora.
Architektura baterii: zdecyduj pomiędzy systemem LV i HV oraz potwierdź kompatybilność BMS.
Parametry PV: sprawdź napięcie, prąd, liczbę stringów i niezależnych trackerów MPPT.
Profil zużycia: dopasuj moc falownika i baterii do rzeczywistych obciążeń budynku.
Zakres EPS: określ obwody rezerwowe, prądy rozruchowe i wymaganą rezerwę energii.
Funkcje dodatkowe: potwierdź pracę równoległą, obsługę generatora i asymetrię faz, jeśli są potrzebne.
Pomiar i monitoring: ustal wymagany licznik, przekładniki oraz moduł komunikacyjny.
Miejsce montażu: uwzględnij chłodzenie, hałas, temperaturę, stopień ochrony i dostęp serwisowy.

Najczęściej zadawane pytania o falowniki hybrydowe SOFAR

Czy falownik hybrydowy SOFAR może działać bez baterii?

Wybrane urządzenia mogą pracować bez magazynu jako falowniki sieciowe, ale część funkcji będzie niedostępna. Możliwość takiej konfiguracji należy sprawdzić w instrukcji konkretnego wariantu.

Czy do falownika SOFAR można podłączyć dowolny magazyn energii?

Nie. Muszą zgadzać się architektura napięciowa, zakres pracy, dopuszczalny prąd i protokół BMS. Zgodność należy potwierdzić na aktualnej liście producenta.

Czy wyjście EPS zasili cały budynek?

Może zasilać obwody mieszczące się w dopuszczalnej mocy falownika i baterii. Zakres backupu powinien zostać zaprojektowany z uwzględnieniem mocy ciągłej, prądów rozruchowych i czasu podtrzymania.

Czy falownik może ograniczyć oddawanie energii do sieci?

Wiele konfiguracji oferuje kontrolę eksportu, ale funkcja wymaga właściwego układu pomiarowego i poprawnej konfiguracji. Należy również uwzględnić wymagania lokalnego operatora.

Czy falowniki SOFAR mogą pracować równolegle?

Wybrane warianty obsługują taką funkcję. Liczbę urządzeń, połączenia po stronie sieci i EPS oraz wymagane akcesoria trzeba potwierdzić w dokumentacji danej rodziny.

Wybierz falownik hybrydowy SOFAR na podstawie kompletnego projektu obejmującego instalację PV, baterię, przyłącze, odbiorniki i oczekiwany sposób pracy awaryjnej.
