Konstrukcje gruntowe

Kiedy warto wybrać montaż paneli fotowoltaicznych na gruncie?

Montaż naziemny warto rozważyć, gdy dach ma zbyt małą powierzchnię, jest zacieniony albo jego wykorzystanie wymagałoby dodatkowych prac. Osobna konstrukcja pozwala zaplanować położenie instalacji bez dopasowywania się do istniejących połaci. Jest to rozwiązanie zarówno dla właściciela domu z odpowiednią działką, jak i dla firmy czy gospodarstwa, które dysponują niezabudowanym terenem.

Przy planowaniu trzeba uwzględnić nie tylko powierzchnię zajmowaną przez moduły, ale też odstępy między stołami, dojście serwisowe i możliwość utrzymania roślinności. Znaczenie ma również trasa przewodów do pozostałych urządzeń. Wygodny dostęp do instalacji może ułatwić jej kontrolę, lecz nie zastępuje prawidłowego projektu ani przestrzegania zasad obsługi określonych przez producentów.

Jak działa konstrukcja wsporcza pod panele?

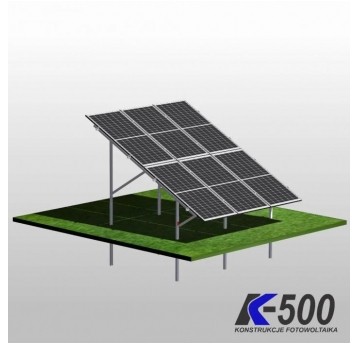

Stół fotowoltaiczny to układ podpór, belek i elementów mocujących, na którym umieszczane są moduły. Poszczególne części współpracują ze sobą: słupy przekazują obciążenia na podłoże, belki podpierają panele, a przewidziane w projekcie stężenia usztywniają całość. Klemy i połączenia śrubowe muszą być dobrane do danego systemu oraz ram modułów.

Przy kompletowaniu nie wystarczy porównać wyglądu profili. Sprawdź ich przeznaczenie, zgodność połączeń i wymagane ilości. Podobny wymiar elementu z innego systemu nie potwierdza zamienności. Warto też ustalić, czy wybrana pozycja obejmuje cały zestaw montażowy, pojedynczą podporę czy tylko jeden z elementów stelaża.

Konstrukcje wbijane i mocowane do fundamentów

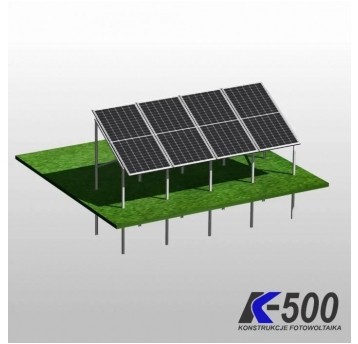

Konstrukcje wbijane w grunt wykorzystują słupy zagłębiane w podłożu zgodnie z dokumentacją systemu. Wybrane rozwiązania można montować przy użyciu młota udarowego z dedykowaną matrycą, inne wymagają odpowiedniego sprzętu do wbijania słupów. Nie jest to cecha wspólna wszystkich stelaży. Przed zakupem trzeba potwierdzić zarówno sposób montażu, jak i możliwość jego zastosowania na danym terenie.

Alternatywą są konstrukcje przewidziane do mocowania do fundamentów betonowych. Także tutaj potrzebne jest dopasowanie posadowienia do projektu i warunków podłoża. Twardy grunt, nasypy czy niejednorodne warstwy mogą zmienić założenia montażowe. Sposób zakotwienia, głębokość osadzenia słupów i wymagane sprawdzenia powinny wynikać z dokumentacji oraz oceny warunków lokalnych, a nie wyłącznie z wygody wykonania.

Materiały i ochrona antykorozyjna

W systemach gruntowych stosuje się między innymi stal zabezpieczoną antykorozyjnie oraz aluminium. Materiał, rodzaj powłoki i wykonanie połączeń należy sprawdzać dla konkretnego elementu. Sama nazwa powłoki nie określa trwałości całej instalacji: ważne są również warunki środowiskowe, transport, montaż i ewentualne uszkodzenia powierzchni.

Cięcie, wiercenie oraz zabezpieczanie miejsc obróbki powinny odbywać się zgodnie z zaleceniami producenta. Przy porównywaniu konstrukcji warto zajrzeć do instrukcji i warunków gwarancji, zamiast kierować się wyłącznie grubością profilu lub deklarowanym okresem ochrony.

Jak dobrać konstrukcję gruntową do instalacji?

• Wymiary modułów: sprawdź długość, szerokość, masę i grubość ramy. Sama moc panelu nie określa jego dopasowania do stelaża.
• Miejsca mocowania: porównaj rozstaw podpór i klem ze strefami montażowymi dopuszczonymi w instrukcji modułu.
• Układ paneli: ustal orientację pionową lub poziomą, liczbę rzędów oraz wymiary całego stołu.
• Warunki lokalne: uwzględnij podłoże, ukształtowanie działki oraz obciążenia od wiatru i śniegu właściwe dla lokalizacji.
• Rozmieszczenie instalacji: zaplanuj kierunek ustawienia, nachylenie, odstępy i dojście do urządzeń. Nie każda konstrukcja ma regulowany kąt.
• Kompletność i logistyka: zweryfikuj zestawienie części, potrzebne narzędzia, warunki dostawy oraz możliwość rozładunku długich elementów.

Carporty fotowoltaiczne a klasyczne stoły gruntowe

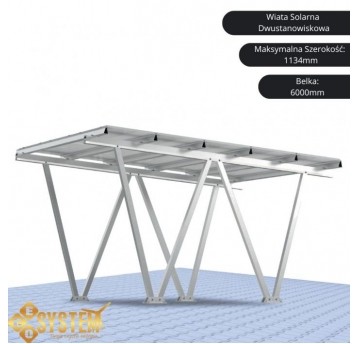

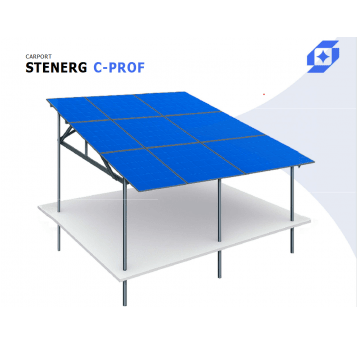

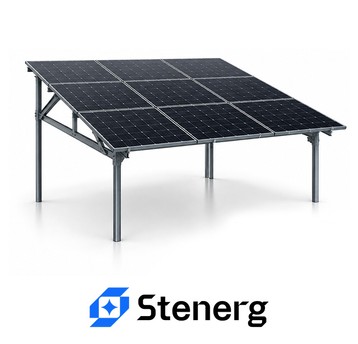

Carport jest wiatą przeznaczoną do montażu paneli nad przestrzenią parkingową. Pozwala wykorzystać tę samą powierzchnię do postoju i produkcji energii. Przy jego wyborze, oprócz parametrów modułów, znaczenie mają rozstaw słupów, przestrzeń przejazdu i wysokość użytkowa. To inne wymagania niż w przypadku niskiego stołu ustawionego na niezabudowanej części działki.

Nie każda wiata z panelami tworzy szczelne zadaszenie. Jeżeli potrzebna jest ochrona przestrzeni pod modułami przed opadami, należy potwierdzić zastosowanie odpowiednich uszczelnień i systemu odprowadzania wody. Sposób posadowienia oraz zakres wyposażenia także zależą od wybranego rozwiązania.

Najczęstsze pytania o konstrukcje gruntowe

Czy jeden stelaż pasuje do wszystkich paneli fotowoltaicznych?

Nie. O zgodności decydują wymiary i rama modułu, układ podpór oraz dopuszczone miejsca mocowania. Dwa panele o tej samej mocy mogą wymagać innej konfiguracji konstrukcji. Dobór trzeba oprzeć na dokumentacji obu produktów.

Czy konstrukcję można zamontować bez betonowania?

Tak, jeżeli jest to system przeznaczony do wbijania w grunt, a warunki podłoża pozwalają zastosować takie posadowienie. Nie oznacza to możliwości pominięcia fundamentów w konstrukcji zaprojektowanej do kotwienia w betonie.

Czy można zmienić kąt nachylenia paneli?

Zależy to od konstrukcji. Część systemów przewiduje określone ustawienia lub regulację, inne mają stałą geometrię. Zmiana kąta musi mieścić się w rozwiązaniach dopuszczonych przez producenta; nie należy uzyskiwać jej przez samodzielną zmianę długości podpór.

Czy zakup konstrukcji obejmuje panele i osprzęt elektryczny?

Nie należy tego zakładać. Konstrukcja wsporcza i wyposażenie elektryczne instalacji to odrębne grupy produktów. Zakres każdej pozycji trzeba sprawdzić w opisie, zwłaszcza przy zakupie pojedynczych elementów do skompletowania stelaża.

Jakie informacje przygotować przed zamówieniem?

Przygotuj kartę katalogową i instrukcję montażu paneli, ich liczbę, plan rozmieszczenia oraz informacje o lokalizacji i podłożu. Pomocne będzie też określenie dostępu dla sprzętu montażowego i samochodu dostawczego. Ułatwi to sprawdzenie konfiguracji przed zakupem.

Wybierz konstrukcję gruntową dopasowaną do projektu. Porównaj sposób posadowienia, zgodność z modułami i zakres zestawu, a przed zamówieniem sprawdź kompletność wszystkich połączeń. Tak przygotowana lista zakupowa ułatwia organizację montażu i ogranicza ryzyko brakujących elementów na miejscu inwestycji.
