Aluminiowa szyna montażowa 40 x 60 mm o długości 7000 mm

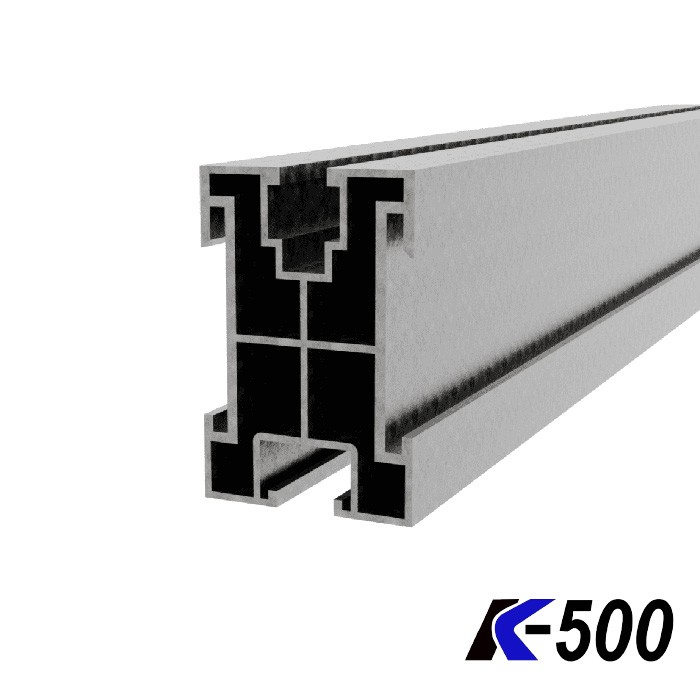

SZYNA MONTAŻOWA 40×60 mm L7000 mm jest profilem z surowego aluminium przeznaczonym do wykonywania konstrukcji pod moduły fotowoltaiczne. Długość 7000 mm umożliwia dopasowanie szyny do planowanego układu paneli poprzez odpowiednie docięcie profilu podczas przygotowania konstrukcji.
Profil stanowi element szczelnego systemu odwodnienia K500, w którym uczestniczy w odprowadzaniu wody z powierzchni zabudowy fotowoltaicznej. Może być również stosowany niezależnie od tego systemu jako szyna służąca do mocowania modułów PV, o ile sposób montażu i rozstaw elementów zostaną dobrane do projektu konstrukcji.
Najważniejsze cechy szyny montażowej
- profil montażowy wykonany z surowego aluminium,
- długość 7000 mm przeznaczona do przycięcia zgodnie z układem modułów,
- przekrój zewnętrzny 40 x 60 mm,
- górny wpust dopasowany do nakrętki kwadratowej M8,
- dolny wpust przeznaczony do śruby M10 z łbem sześciokątnym,
- możliwość wykorzystania w systemie odwodnienia K500,
- możliwość zastosowania jako samodzielny profil mocujący panele fotowoltaiczne.
Dwa sposoby zastosowania profilu

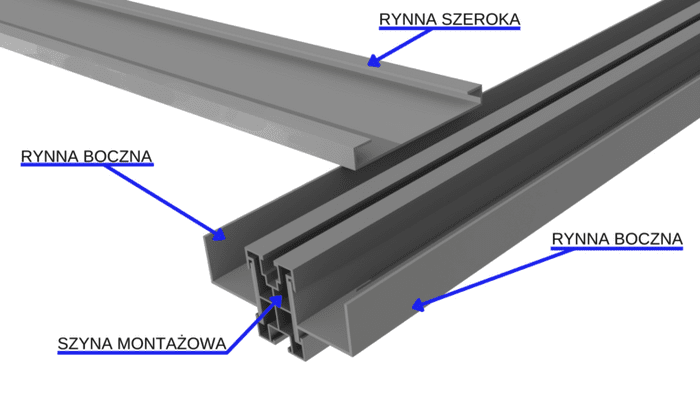

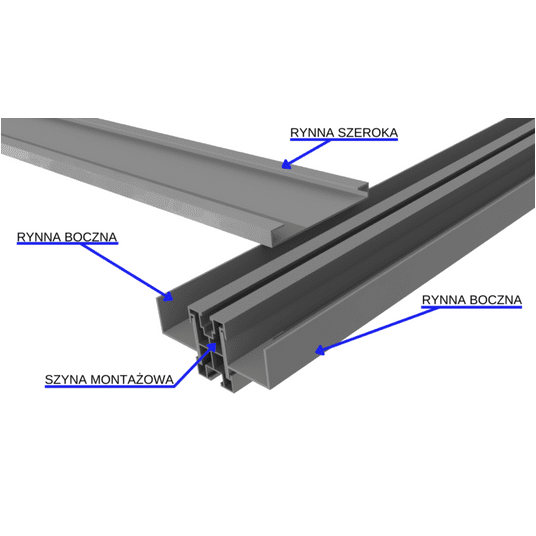

W systemie K500 szyna jest częścią rozwiązania łączącego funkcję konstrukcji montażowej z odprowadzaniem wody. Odpowiednie ułożenie profili i pozostałych elementów systemowych pozwala tworzyć szczelną zabudowę zgodnie z projektem producenta.
Poza systemem K500 profil może pełnić funkcję standardowej szyny montażowej do paneli fotowoltaicznych. W takim zastosowaniu należy dobrać kompatybilne łączniki, sposób podparcia i mocowania oraz rozstaw punktów montażowych odpowiednio do modułów, podłoża i obciążeń występujących w miejscu instalacji.
Parametry techniczne
| Rodzaj produktu | Szyna / profil montażowy do modułów PV |
| Materiał | Surowe aluminium |
| Długość | 7000 mm |
| Wymiary przekroju | 40 x 60 mm |
| Wpust górny | Pod nakrętkę kwadratową M8 |
| Wpust dolny | Pod śrubę M10 z łbem sześciokątnym |
| System | K500 lub montaż niezależny |
| Zastosowanie | Mocowanie paneli fotowoltaicznych |
Docinanie i montaż szyny
Przed docięciem należy ustalić końcową liczbę, wymiary i rozmieszczenie modułów fotowoltaicznych. Długość profilu powinna zostać dopasowana do projektu konstrukcji z uwzględnieniem wymaganych punktów podparcia i mocowania. Cięcie oraz montaż należy wykonać narzędziami przeznaczonymi do aluminium, dbając o prostopadłość krawędzi i zachowanie drożności profilu, gdy szyna jest wykorzystywana jako część systemu odwodnienia K500.
