Rynna szeroka L6500 do szyny 40x60

Rynna szeroka K500 L6500 do szyny montażowej 40 x 60 mm

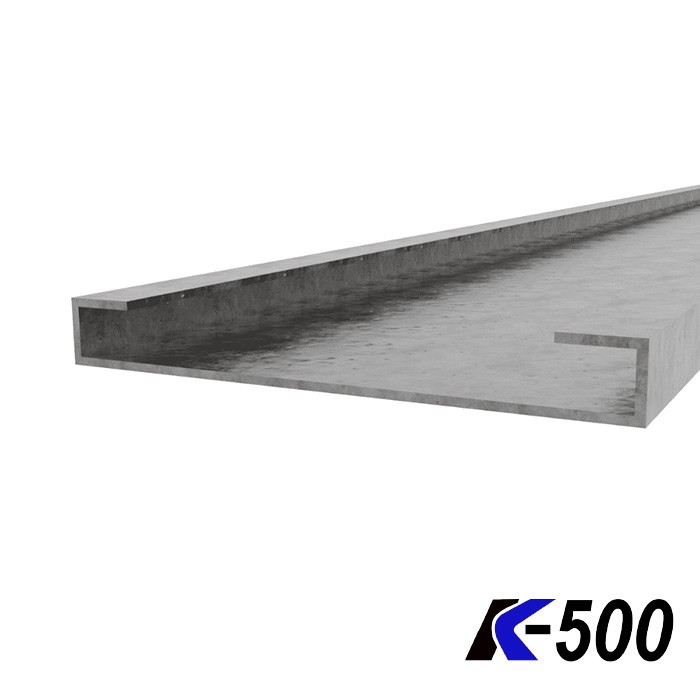

Rynna szeroka L6500 do szyny 40x60 jest aluminiowym profilem odwadniającym przeznaczonym do konstrukcji fotowoltaicznych wykonywanych w systemie K500. Jej zadaniem jest przejmowanie wody spływającej z krótszych boków modułów PV i przekazywanie jej do rynny bocznej.

Po zebraniu woda przepływa do kolejnego elementu odwodnienia, a następnie jest kierowana poza obrys konstrukcji zgodnie ze spadkiem dachu. Rynna szeroka współpracuje z szyną montażową 40 x 60 mm i stanowi część rozwiązania zaprojektowanego do wykonywania szczelnych zadaszeń fotowoltaicznych.

Najważniejsze cechy rynny szerokiej K500

• aluminiowy profil przeznaczony do odprowadzania wody,
• odbiór wody spływającej z krótszych boków paneli fotowoltaicznych,
• przekazywanie wody do rynny bocznej systemu K500,
• współpraca z szyną montażową o przekroju 40 x 60 mm,
• długość 6500 mm umożliwiająca dopasowanie profilu do układu modułów,
• element szczelnego systemu odwodnienia K500.

Odprowadzanie wody w systemie K500

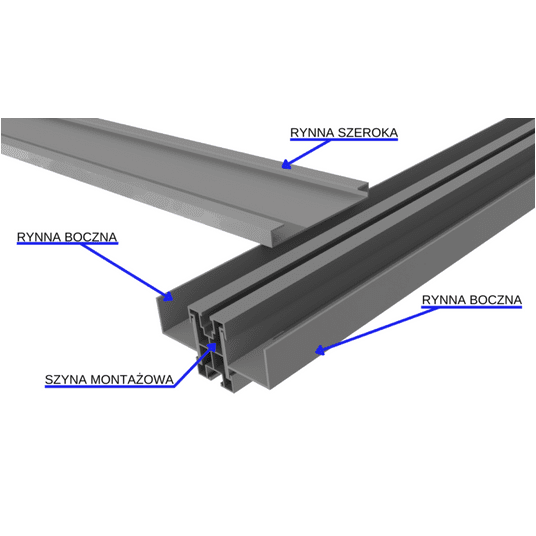

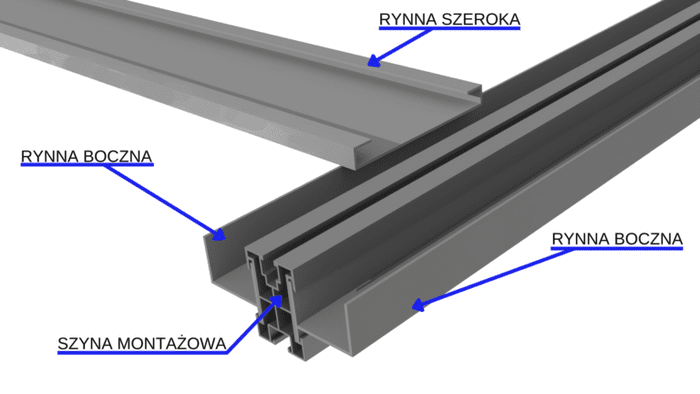

Rynna szeroka zbiera wodę na krawędziach modułów i kieruje ją poprzecznie do rynny bocznej. Dalej woda przemieszcza się zgodnie ze spadkiem dachu i wypływa na zewnątrz konstrukcji. Prawidłowe działanie odwodnienia wymaga zachowania właściwego układu profili, spadków i połączeń przewidzianych w projekcie systemu K500.

Profil należy przyciąć odpowiednio do liczby, szerokości oraz rozmieszczenia modułów, z których ma odbierać wodę. Ostateczna długość i położenie rynny powinny zostać określone przed montażem całej konstrukcji.

Parametry techniczne

Profil zaprojektowany dla systemu K500

Zgodnie z informacją producenta profil jest własnym rozwiązaniem firmy K500, chronionym wzorem wspólnotowym o numerze 015037761-0003. Rynna powinna być stosowana z kompatybilnymi elementami systemu oraz montowana zgodnie z jego dokumentacją techniczną.
