K9000 regulowany trójkąt do poziomego montażu paneli fotowoltaicznych

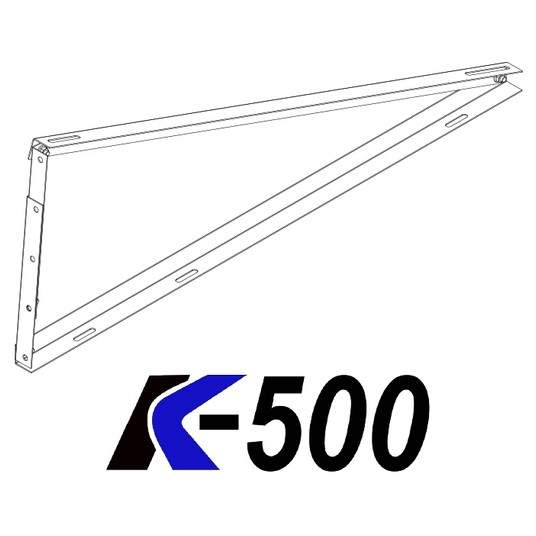

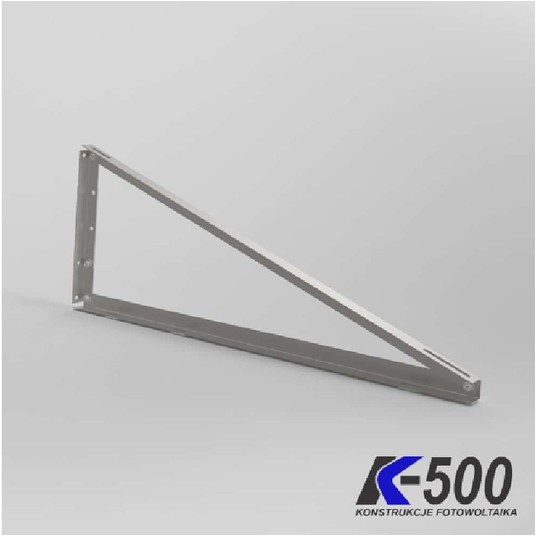

K9000 Trójkąt poziom 15-30 (+ŚRUBY) jest pojedynczą konstrukcją wsporczą systemu K9000, przeznaczoną do ustawienia modułu fotowoltaicznego w orientacji poziomej. Regulowana geometria pozwala uzyskać nachylenie w zakresie od 15 do 30°, dzięki czemu konstrukcję można dopasować do założeń konkretnego projektu instalacji PV.
Ekierka została wykonana ze stali konstrukcyjnej S350GD zabezpieczonej powłoką antykorozyjną Magnelis ZM. Jest przeznaczona do współpracy z modułami o szerokości od 992 do 1152 mm. Produkt sprzedawany jest jako jedna kompletna konstrukcja wsporcza wraz z połączeniami śrubowymi potrzebnymi do jej złożenia.
Najważniejsze cechy konstrukcji K9000
- regulowany kąt nachylenia od 15 do 30°,
- przystosowanie do poziomego ułożenia modułów PV,
- zgodność z modułami o szerokości 992-1152 mm,
- wykonanie ze stali S350GD,
- ochrona antykorozyjna w postaci powłoki Magnelis ZM,
- komplet śrub i nakrętek M10 do złożenia jednego trójkąta,
- 12-letnia gwarancja producenta.
Skład jednej konstrukcji wsporczej
| Oznaczenie | Element | Wymiar / standard | Liczba |
| A | Kątownik dolny, indeks 9112 | Długość 1200 mm | 1 szt. |
| A1 | Kątownik górny, indeks 9111 | Długość 1229 mm | 1 szt. |
| A2 | Noga 1, indeks 9113 | Długość 333 mm | 1 szt. |
| A3 | Noga 2, indeks 9114 | Długość 333 mm | 1 szt. |
| B | Śruba, indeks 2004 | M10 x 20, DIN 933 | 4 szt. |
| C | Nakrętka kołnierzowa, indeks 2602 | M10, DIN 6923 | 4 szt. |
Jedna podpora systemu K9000

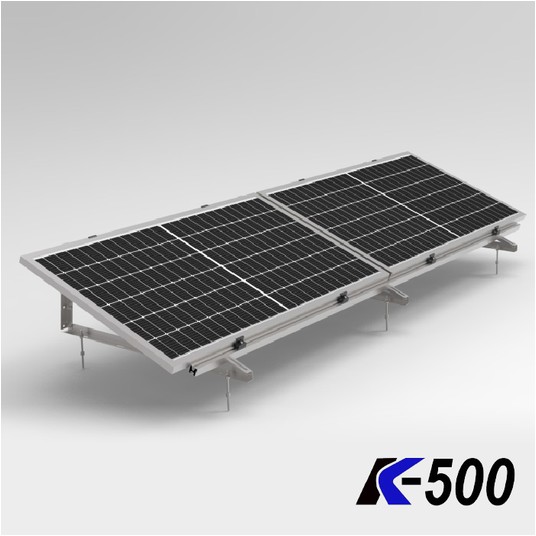

Podana cena dotyczy jednej sztuki regulowanego trójkąta K9000 wraz z połączeniami śrubowymi. Produkt jest pojedynczą podporą większej konstrukcji montażowej. Liczba trójkątów oraz dobór pozostałych elementów potrzebnych do zamocowania modułów zależą od układu instalacji, wymiarów paneli, liczby modułów i projektu konstrukcyjnego.
Elementy oznaczone w instrukcji jako wyposażenie wersji balastowej, w tym wąskie obejmy oporowe oraz dodatkowe śruby, nie wchodzą w skład opisywanego kompletu podstawowego.
Montaż i dobór konstrukcji
Przed montażem należy sprawdzić szerokość modułu fotowoltaicznego oraz dobrać kąt ustawienia konstrukcji zgodnie z projektem instalacji. Trójkąt powinien zostać złożony i połączony z pozostałymi elementami systemu K9000 według aktualnej instrukcji producenta. Rozstaw podpór, sposób mocowania do podłoża oraz wymagane zabezpieczenie przed oddziaływaniem wiatru i śniegu powinny wynikać z obliczeń dla konkretnego obiektu.
