K8000 Dostawiana noga L405 Dach

K8000 dostawiana noga L405 do konstrukcji wsporczej na dach płaski

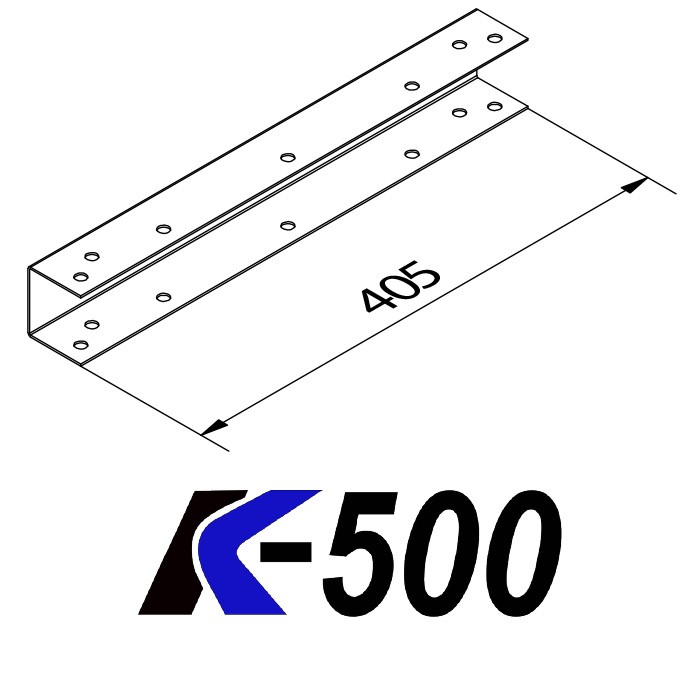

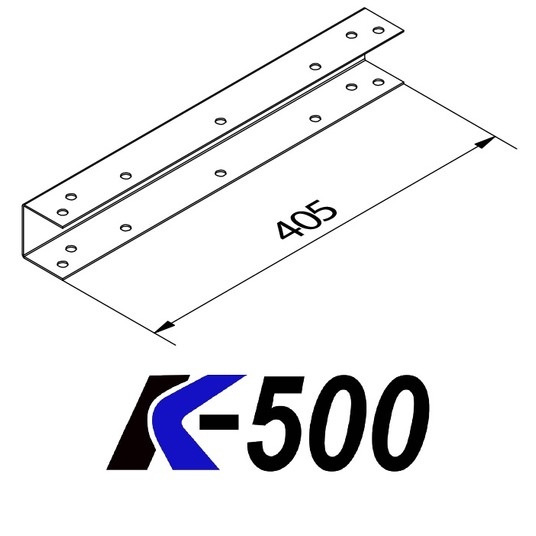

K8000 Dostawiana noga L405 Dach jest elementem systemowym oznaczonym przez producenta indeksem 8102. Część o długości 405 mm wchodzi w skład pojedynczej konstrukcji wsporczej K8000 stosowanej do montażu modułów fotowoltaicznych w układzie pionowym na dachach płaskich.

W dokumentacji montażowej noga występuje jako element A3. Jej położenie wpływa na geometrię podpory: przesunięcie elementu do przodu lub do tyłu pozwala ustawić wymagany kąt nachylenia konstrukcji w zakresie od 10 do 20°.

Najważniejsze cechy dostawianej nogi K8000

• oryginalny element systemu montażowego K8000,
• indeks producenta 8102,
• długość elementu 405 mm,
• oznaczenie A3 w instrukcji montażu,
• udział w regulacji nachylenia konstrukcji od 10 do 20°,
• zastosowanie w konstrukcjach fotowoltaicznych na dach płaski,
• jedna sztuka przewidziana dla jednej pojedynczej konstrukcji wsporczej.

Regulacja kąta konstrukcji K8000

Dostawiana noga łączy dolną część konstrukcji z ramieniem podtrzymującym moduł. Zmiana miejsca jej zamocowania względem pozostałych profili pozwala ustawić kąt konstrukcji w granicach przewidzianych przez producenta. Po dobraniu położenia wszystkie połączenia należy skręcić zgodnie z aktualną instrukcją systemu K8000.

Noga jest elementem składowym podpory i nie stanowi samodzielnego zestawu montażowego. Do zbudowania kompletnej konstrukcji wsporczej potrzebne są również belka dolna, belki modułowe, obejmy oporowe oraz właściwe połączenia śrubowe.

Parametry techniczne

Dobór elementu do istniejącej konstrukcji

Przed zakupem należy sprawdzić zgodność oznaczenia i indeksu części z pozostałymi elementami konstrukcji. Dostawiana noga została zaprojektowana do systemu K8000, dlatego nie należy traktować jej jako uniwersalnego zamiennika dla podpór innych producentów. Liczbę potrzebnych elementów należy ustalić na podstawie liczby konstrukcji wsporczych przewidzianych w projekcie instalacji.
