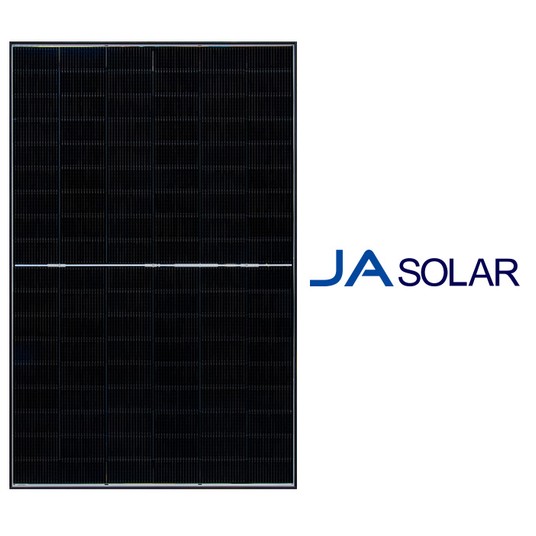

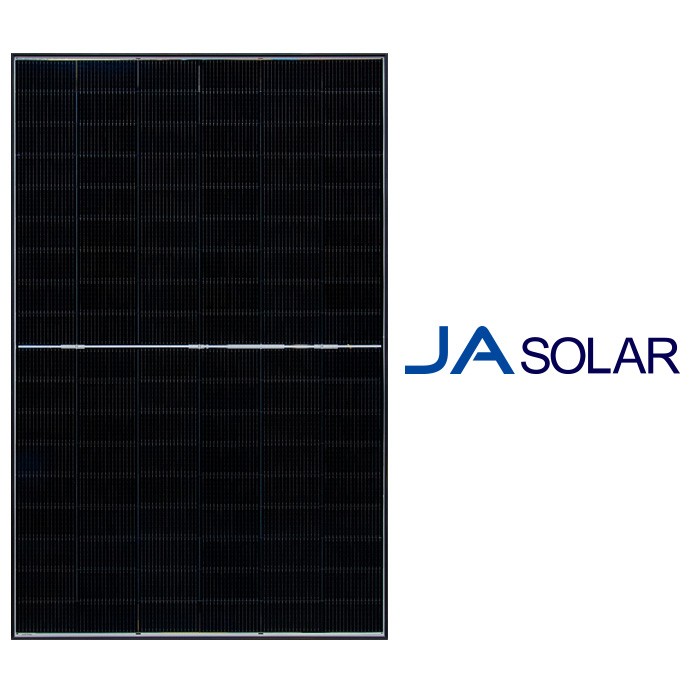

Panel JA Solar 465W JAM54D40-465/LB Bifacial BFT
Panel fotowoltaiczny JA Solar 465W JAM54D40-465/LB Bifacial BFT jest modułem typu n z rodziny DeepBlue 4.0 Pro, przeznaczonym do nowoczesnych instalacji fotowoltaicznych na dachach oraz konstrukcjach gruntowych. W standardowych warunkach testowych STC osiąga moc 465 Wp i sprawność 23,3%, dzięki czemu oferuje wysoką moc w kompaktowym formacie.
Dwustronne ogniwa oraz konstrukcja szkło-szkło pozwalają wykorzystać również promieniowanie docierające do tylnej powierzchni modułu. Rzeczywisty dodatkowy uzysk zależy od podłoża, wysokości montażu, odstępów między panelami, geometrii konstrukcji i zacienienia tylnej strony. Czarna rama ułatwia estetyczne dopasowanie modułu do instalacji dachowych.
Najważniejsze zalety panelu JA Solar 465W Bifacial
- moc maksymalna 465 Wp w warunkach STC,
- sprawność modułu 23,3%,
- ogniwa n-type n-Bycium+ z technologią MBB half-cell 16BB,
- technologia bifacial wykorzystująca światło z przedniej i tylnej strony,
- konstrukcja dual glass z szybami 1,6 mm / 1,6 mm,
- czarna rama i format 1762 x 1134 x 30 mm,
- 25 lat gwarancji produktowej,
- 30 lat gwarancji liniowej mocy wyjściowej.
Technologia bifacial dual glass
Moduł JAM54D40-465/LB ma dwustronne ogniwa zamknięte pomiędzy dwiema taflami szkła o grubości 1,6 mm. Taka budowa pozwala tylnej stronie uczestniczyć w produkcji energii i jednocześnie zapewnia symetryczną ochronę ogniw. Producent deklaruje współczynnik dwustronności 80% ± 5%.
W karcie katalogowej podano osobne parametry dla napromieniowania tylnej strony odpowiadającego 10% napromieniowania przedniego. W tych warunkach moc maksymalna wynosi 502 W. Nie jest to moc STC modułu, lecz wynik uwzględniający dodatkowe doświetlenie od tyłu.
DeepBlue 4.0 Pro i ogniwa n-type
Seria DeepBlue 4.0 Pro wykorzystuje ogniwa n-type n-Bycium+ oraz technologię MBB half-cell 16BB. Producent wskazuje między innymi ograniczenie degradacji LID, korzystny współczynnik temperaturowy oraz lepszą odpowiedź przy słabszym nasłonecznieniu. Współczynnik temperaturowy mocy Pmax wynosi -0,290%/°C.
W ramach 30-letniej gwarancji liniowej JA Solar deklaruje degradację na poziomie 1% w pierwszym roku, a następnie 0,4% rocznie. Gwarantowany poziom mocy po 30 latach wynosi 87,4% wartości początkowej.
Parametry elektryczne STC
| Model według karty katalogowej | JAM54D40-465/LB |
| Moc maksymalna Pmax | 465 Wp |
| Napięcie obwodu otwartego Voc | 40,20 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 33,50 V |
| Prąd zwarciowy Isc | 14,65 A |
| Prąd w punkcie mocy maksymalnej Imp | 13,88 A |
| Sprawność modułu | 23,3% |
| Tolerancja mocy | 0~+3% |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| Warunki STC | Napromienienie 1000 W/m², temperatura ogniwa 25°C, AM 1.5G |
Parametry przy 10% napromieniowania tylnej strony
| Moc maksymalna Pmax | 502 W |
| Napięcie obwodu otwartego Voc | 40,20 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 33,50 V |
| Prąd zwarciowy Isc | 15,82 A |
| Prąd w punkcie mocy maksymalnej Imp | 14,99 A |
| Stosunek napromieniowania tył/przód | 10% |
Parametry mechaniczne i warunki pracy
| Typ ogniwa | Monokrystaliczne n-type |
| Liczba ogniw | 108 (6 x 18) |
| Wymiary | 1762 ± 2 x 1134 ± 2 x 30 ± 1 mm |
| Masa | 22 kg |
| Kolor ramy | Czarny |
| Szyba przednia / tylna | 1,6 mm / 1,6 mm |
| Skrzynka przyłączeniowa | IP68, 3 diody |
| Złącze | QC 4.10-351 / MC4-EVO2A |
| Przekrój przewodu | 4 mm² (IEC), 12 AWG (UL) |
| Długość przewodów ze złączami | Pionowo: 300 mm (+) / 400 mm (-); poziomo: 1200 mm (+) / 1200 mm (-) |
| Maksymalne napięcie systemu | 1500 V DC |
| Temperatura pracy | od -40°C do +85°C |
| Maksymalny prąd bezpiecznika szeregowego | 30 A |
| Maksymalne obciążenie statyczne, przód | 5400 Pa |
| Maksymalne obciążenie statyczne, tył | 2400 Pa |
| NOCT | 45 ± 2°C |
| Dwustronność | 80% ± 5% |
| Klasa bezpieczeństwa | Klasa II |
| Klasyfikacja ogniowa | UL Type 38 / Class C |
| Konfiguracja opakowania | 36 szt./paleta, 936 szt./kontener 40HQ |
Gwarancja i trwałość
| Gwarancja produktowa | 25 lat |
| Gwarancja liniowej mocy wyjściowej | 30 lat |
| Degradacja w 1. roku | 1% |
| Roczna degradacja w kolejnych latach | 0,4% |
| Gwarantowana moc po 30 latach | 87,4% |
Panel JA Solar 465W JAM54D40-465/LB Bifacial BFT sprawdzi się w instalacjach, w których liczą się wysoka sprawność, kompaktowe wymiary, czarna rama i konstrukcja szkło-szkło. Największy potencjał technologii bifacial można wykorzystać wtedy, gdy projekt zapewnia odpowiednie doświetlenie tylnej strony modułu.
