Sigen Sensor Sub1G - zestaw komunikacji radiowej Sigenergy

Sigen Sensor Sub1G - komunikacja radiowa w systemie Sigenergy

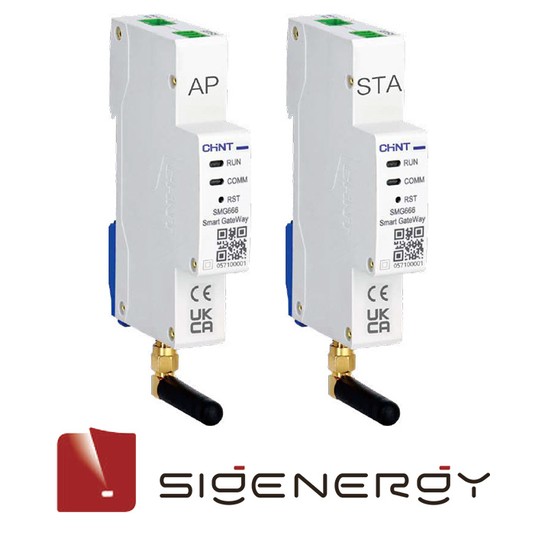

Sigen Sensor Sub1G, oznaczony w karcie katalogowej jako Sigen Sensor Sub1G Kit, to zestaw komunikacyjny przeznaczony do bezprzewodowego przesyłania danych przy współpracy z czujnikami jedno- i trójfazowymi. Wykorzystuje interfejs RS485 oraz łączność radiową Wi-Fi HaLow w paśmie 868 MHz.

Rozwiązanie przydaje się tam, gdzie poprowadzenie przewodu komunikacyjnego pomiędzy punktami instalacji jest utrudnione. Transmisja radiowa pozwala ograniczyć długość trasy kablowej, a wąska obudowa i montaż na szynie DIN ułatwiają umieszczenie modułów w rozdzielnicy.

Najważniejsze zalety Sigen Sensor Sub1G

• Wi-Fi HaLow 868 MHz - transmisja bezprzewodowa zgodna ze standardem IEEE 802.11ah.
• Zasięg do 200 m w otwartej przestrzeni - możliwość komunikacji pomiędzy oddalonymi punktami instalacji, z uwzględnieniem lokalnych przeszkód.
• Obsługa czujników jedno- i trójfazowych - zastosowanie w różnych konfiguracjach systemu pomiarowego.
• Monitorowanie i przywracanie działania - funkcja wspierająca ciągłość komunikacji po wystąpieniu nieprawidłowości.
• Montaż na szynie DIN 35 mm - obudowa o szerokości 18 mm.
• Szeroki zakres zasilania - napięcie robocze od 85 do 277 V AC.

Komunikacja RS485 i połączenie radiowe AP/STA

Sigen Sensor Sub1G pracuje w układzie AP/STA: AP pełni funkcję urządzenia nadrzędnego, a STA urządzenia podrzędnego. Połączenie interfejsu RS485 z transmisją radiową umożliwia przesyłanie danych bez prowadzenia przewodu komunikacyjnego na całej odległości pomiędzy modułami. Urządzenia wymagają zasilania oraz lokalnych połączeń przewodowych zgodnie z dokumentacją instalacyjną.

Zasięg i warunki montażu

Producent podaje maksymalny zasięg poziomy do 200 m w otwartej przestrzeni, uzyskany w badaniach laboratoryjnych. W budynku zasięg jest mniejszy ze względu na ściany i inne przeszkody. Przy wyborze miejsca montażu należy uwzględnić warunki propagacji sygnału pomiędzy modułami.

Moduły montuje się na szynie DIN 35 mm. Zakres temperatury pracy wynosi od -25°C do +55°C, a wymiary podane w karcie katalogowej to 18 x 118 x 66 mm (szerokość x wysokość x głębokość).

Parametry techniczne

Zestaw komunikacji radiowej Sigen Sensor Sub1G ułatwia połączenie czujników z systemem Sigenergy w instalacjach, w których odległość lub przebieg trasy przewodowej utrudniają wykonanie komunikacji kablowej.
