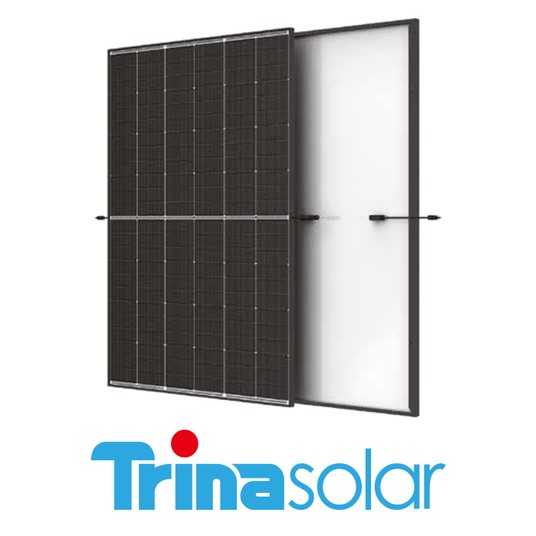

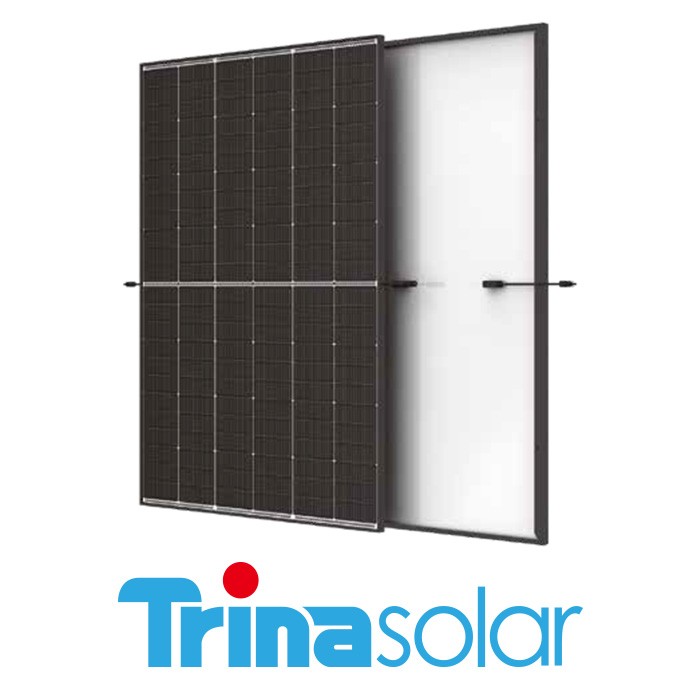

Panel Trina Solar 460W TSM-NEG9R.28 Vertex S+
Trina Solar TSM-NEG9R.28 460W to moduł fotowoltaiczny z serii Vertex S+, wykorzystujący ogniwa N-type i-TOPCon oraz technologię multi-busbar. Moc znamionowa 460 Wp i sprawność 23,0% umożliwiają efektywne wykorzystanie powierzchni dachu zarówno w instalacjach domowych, jak i komercyjnych.
Moduł ma konstrukcję szkło-szkło z dwiema taflami o grubości 1,6 mm oraz czarną ramę z anodowanego stopu aluminium. Wymiary 1762 x 1134 x 30 mm i masa 21,0 kg ułatwiają transport oraz montaż, a dodatnia tolerancja mocy 0/+5 W oznacza, że rzeczywista moc modułu nie powinna być niższa od wartości znamionowej w granicach określonych przez producenta.
Najważniejsze zalety panelu Trina Solar 460W TSM-NEG9R.28
- moc znamionowa 460 Wp i sprawność modułu 23,0%,
- ogniwa N-type i-TOPCon o niskiej długoterminowej degradacji,
- technologia multi-busbar wspierająca absorpcję światła i przepływ prądu,
- podwójne szkło zwiększające odporność na trudne warunki środowiskowe,
- czarna rama z anodowanego stopu aluminium,
- dodatnia tolerancja mocy od 0 do +5 W,
- odporność na obciążenie śniegiem do 5400 Pa i wiatrem do 4000 Pa,
- 25-letnia gwarancja produktowa i 30-letnia gwarancja mocy.
Ogniwa N-type i-TOPCon i technologia multi-busbar
Panel wykorzystuje 144 ogniwa N-type i-TOPCon. Technologia ta wspiera wysoką sprawność modułu i ograniczenie degradacji w długim okresie użytkowania. Zastosowanie wielu cienkich połączeń multi-busbar pomaga efektywnie zbierać prąd z powierzchni ogniw i ograniczać straty rezystancyjne.
Współczynnik temperaturowy mocy Pmax wynosi -0,29%/°C. Oznacza to, że wzrost temperatury ogniw wpływa na moc modułu w mniejszym stopniu niż w przypadku paneli o bardziej ujemnym współczynniku. Rzeczywisty uzysk energii zależy jednak od projektu instalacji, orientacji, kąta nachylenia, temperatury, zacienienia i lokalnych warunków nasłonecznienia.
Konstrukcja z podwójnego szkła
Przednią część modułu chroni szkło wzmocnione o grubości 1,6 mm z powłoką antyrefleksyjną AR. Z tyłu zastosowano wzmocnione termicznie szkło o wysokiej przepuszczalności, również o grubości 1,6 mm. Konstrukcja szkło-szkło poprawia ochronę ogniw przed wilgocią, naprężeniami i wpływem trudnych warunków środowiskowych.
Moduł został zaprojektowany do obciążenia śniegiem do 5400 Pa i obciążenia wiatrem do 4000 Pa. Puszka przyłączeniowa ma stopień ochrony IP68, a maksymalne napięcie systemowe wynosi 1500 V DC. Dobór sposobu mocowania powinien być zgodny z instrukcją montażu Trina Solar i wymaganiami konstrukcji wsporczej.
Parametry elektryczne STC
| Model | TSM-460NEG9R.28 |
| Moc maksymalna Pmax | 460 Wp |
| Napięcie w punkcie mocy maksymalnej Vmp | 45,4 V |
| Prąd w punkcie mocy maksymalnej Imp | 10,14 A |
| Napięcie obwodu otwartego Voc | 53,8 V |
| Prąd zwarciowy Isc | 10,81 A |
| Sprawność modułu | 23,0% |
| Tolerancja mocy | 0/+5 W |
Parametry elektryczne NOCT
| Moc maksymalna Pmax | 352 Wp |
| Napięcie w punkcie mocy maksymalnej Vmp | 42,7 V |
| Prąd w punkcie mocy maksymalnej Imp | 8,25 A |
| Napięcie obwodu otwartego Voc | 51,0 V |
| Prąd zwarciowy Isc | 8,71 A |
Parametry mechaniczne i warunki pracy
| Typ ogniw | N-type i-TOPCon |
| Liczba ogniw | 144 |
| Wymiary | 1762 x 1134 x 30 mm |
| Masa | 21,0 kg |
| Przednie szkło | 1,6 mm, szkło wzmocnione z powłoką antyrefleksyjną AR |
| Tylne szkło | 1,6 mm, szkło o wysokiej przepuszczalności, wzmocnione termicznie |
| Rama | Czarny, anodowany stop aluminium, 30 mm |
| Puszka przyłączeniowa | IP68 |
| Przewody | Przewód fotowoltaiczny 4,0 mm², poziomo 1100/1100 mm |
| Warianty złączy | TS4 Plus / TS4 / MC4 EVO2, zależnie od zamówienia |
| Temperatura pracy | Od -40°C do +85°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maksymalne zabezpieczenie prądowe | 25 A |
| Maksymalne obciążenie | Śnieg 5400 Pa / wiatr 4000 Pa |
Wskaźniki temperaturowe
| NOCT | 43°C ±2°C |
| Współczynnik temperaturowy Pmax | -0,29%/°C |
| Współczynnik temperaturowy Voc | -0,24%/°C |
| Współczynnik temperaturowy Isc | +0,04%/°C |
Gwarancja i długoterminowa wydajność
Trina Solar obejmuje moduł 25-letnią gwarancją produktową i 30-letnią gwarancją mocy. Maksymalna degradacja w pierwszym roku wynosi 1%, a w latach od 2. do 30. maksymalnie 0,4% rocznie. Zgodnie z krzywą gwarancyjną producenta oznacza to co najmniej 87,4% mocy początkowej po 30 latach, z zastrzeżeniem szczegółowych warunków gwarancji.
Panel Trina Solar 460W TSM-NEG9R.28 Vertex S+ jest przeznaczony dla inwestorów oczekujących wysokiej sprawności, kompaktowego formatu, technologii N-type i-TOPCon oraz trwałej konstrukcji z podwójnego szkła. Liczbę modułów, falownik, zabezpieczenia i konstrukcję montażową należy dobrać na podstawie projektu instalacji i aktualnej dokumentacji producenta.
