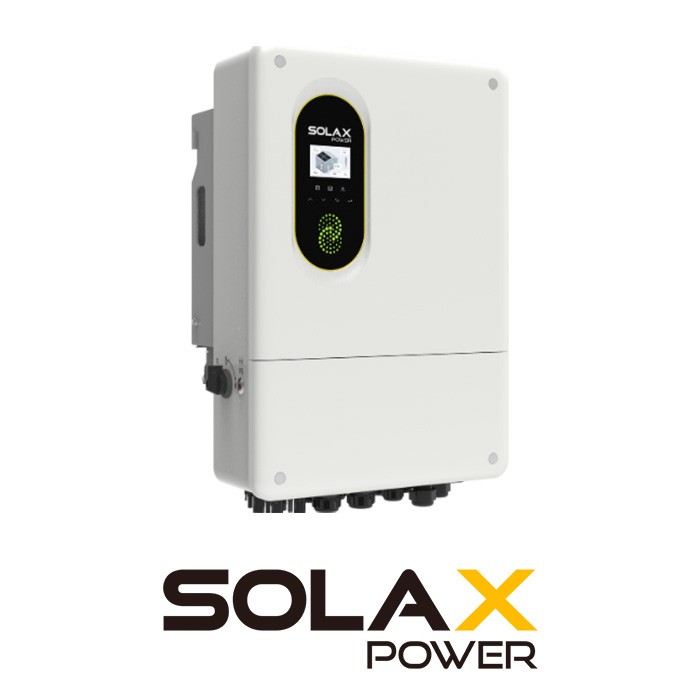

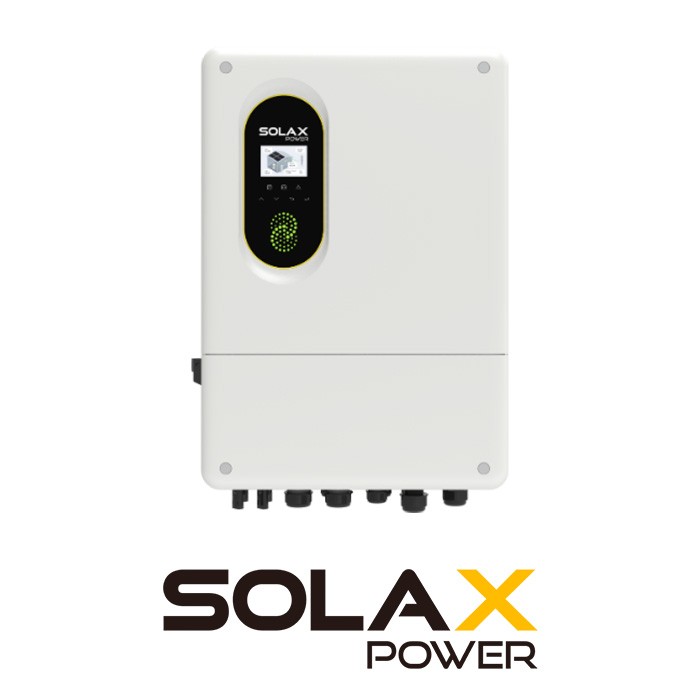

Falownik hybrydowy SolaX X3-NEO-5K-LV 5 kW
SolaX X3-NEO-5K-LV to trójfazowy, niskonapięciowy falownik hybrydowy o mocy znamionowej 5 kW, przeznaczony do domowych instalacji fotowoltaicznych z magazynem energii. Urządzenie łączy obsługę modułów PV, akumulatora LV, sieci elektroenergetycznej oraz wyjścia rezerwowego EPS w jednej obudowie.
Falownik może współpracować z akumulatorami litowymi i kwasowo-ołowiowymi pracującymi w zakresie 40-60 V. Maksymalny prąd ładowania oraz rozładowania wynosi 125 A, co pozwala efektywnie zarządzać energią w instalacji wyposażonej w odpowiednio dobrany magazyn energii. Zastosowanie dwóch trackerów MPPT umożliwia podłączenie dwóch niezależnych stringów PV.
Najważniejsze zalety SolaX X3-NEO-5K-LV
- trójfazowa moc znamionowa 5 kW,
- współpraca z niskonapięciowymi akumulatorami 40-60 V,
- maksymalna zalecana moc paneli fotowoltaicznych 10 kWp,
- dwa niezależne trackery MPPT z jednym stringiem na każdy tracker,
- niskie napięcie startowe 150 V,
- wyjście EPS 5 kVA i moc szczytowa 10 kVA przez 10 sekund,
- czas przełączenia na zasilanie EPS poniżej 3 ms,
- możliwość równoległej pracy do 3 falowników w trybie on-grid i off-grid,
- chłodzenie naturalne i stopień ochrony IP65,
- ochronniki przepięciowe typu II po stronie DC i AC.
Dwa MPPT i możliwość przewymiarowania instalacji PV
Falownik obsługuje moduły fotowoltaiczne o maksymalnej zalecanej mocy 10 kWp, czyli do 200% znamionowej mocy wyjściowej urządzenia. Dwa trackery MPPT z osobnymi wejściami stringowymi ułatwiają projektowanie instalacji na dwóch połaciach dachu lub w układzie o zróżnicowanych warunkach nasłonecznienia. Zakres napięcia roboczego wynosi 160-950 V, a napięcie startowe 150 V.
Maksymalny prąd wejściowy wynosi 18 A na każdy MPPT, natomiast maksymalny prąd zwarciowy to 25 A na każdy MPPT. Przy projektowaniu stringów należy uwzględnić parametry temperaturowe modułów oraz zachować wymagany zapas względem maksymalnego napięcia wejściowego 1000 V.
Magazyn energii LV i inteligentne zarządzanie energią
SolaX X3-NEO-5K-LV obsługuje niskonapięciowe magazyny energii w zakresie 40-60 V. Komunikacja przez CAN i RS485 umożliwia wymianę danych z kompatybilnym systemem zarządzania baterią. Falownik wspiera zarządzanie odbiornikami energii, dzięki czemu może kierować energię z instalacji PV do bieżącego zużycia, ładowania magazynu lub innych skonfigurowanych obciążeń.
Zgodność akumulatora, wymagany interfejs komunikacyjny oraz dostępność konkretnych funkcji należy potwierdzić na aktualnej liście kompatybilności SolaX. Sam zakres napięcia 40-60 V nie gwarantuje współpracy z każdym niskonapięciowym magazynem energii.
Zasilanie rezerwowe EPS z przełączaniem poniżej 3 ms
Wyjście EPS zapewnia moc znamionową 5 kVA i może krótkotrwale osiągnąć 10 kVA przez 10 sekund. Czas przełączenia pojedynczej jednostki wynosi poniżej 3 ms, co pozwala ograniczyć przerwy w zasilaniu kompatybilnych odbiorników. Zakres i czas działania zasilania rezerwowego zależą od pojemności oraz mocy magazynu energii, poziomu jego naładowania i charakteru podłączonych urządzeń.
Parametry wejścia PV
| Maksymalna zalecana moc paneli PV | 10 kWp |
|---|
| Maksymalne napięcie wejściowe PV | 1000 V |
|---|
| Nominalne napięcie wejściowe PV | 640 V |
|---|
| Zakres napięcia roboczego | 160-950 V |
|---|
| Napięcie startowe | 150 V |
|---|
| Liczba MPPT / liczba stringów na MPPT | 2 / (1 + 1) |
|---|
| Maksymalny prąd wejściowy MPPT1 / MPPT2 | 18 A / 18 A |
|---|
| Maksymalny prąd zwarciowy MPPT1 / MPPT2 | 25 A / 25 A |
|---|
Parametry sieciowe AC
| Znamionowa moc wyjściowa | 5 kW |
|---|
| Znamionowy prąd wyjściowy | 7,3 A przy 230 V |
|---|
| Maksymalna pozorna moc wyjściowa | 5,5 kVA |
|---|
| Maksymalny ciągły prąd wyjściowy | 8,0 A przy 230 V |
|---|
| Maksymalna wejściowa moc pozorna AC | 10 kVA |
|---|
| Maksymalny wejściowy prąd AC | 14,5 A przy 230 V |
|---|
| Maksymalny przelotowy prąd AC Grid-Load | 40 A |
|---|
| Nominalna częstotliwość AC | 50 Hz / 60 Hz |
|---|
| THDi przy mocy znamionowej | Poniżej 3% |
|---|
Akumulator i wyjście EPS
| Obsługiwany typ akumulatora | Litowy / kwasowo-ołowiowy |
|---|
| Zakres napięcia akumulatora | 40-60 V |
|---|
| Maksymalny prąd ładowania / rozładowania | 125 A / 125 A |
|---|
| Napięcie i częstotliwość EPS | 230 V / 400 V, 50 Hz / 60 Hz |
|---|
| Znamionowa moc wyjściowa EPS | 5 kVA |
|---|
| Szczytowa moc wyjściowa EPS | 10 kVA przez 10 s |
|---|
| Czas przełączenia | Poniżej 3 ms |
|---|
Sprawność, konstrukcja i warunki pracy
| Maksymalna sprawność | 97,6% |
|---|
| Sprawność europejska | 97,0% |
|---|
| Stopień ochrony | IP65 |
|---|
| Zakres temperatury pracy | Od -25°C do +60°C, ograniczenie mocy powyżej +45°C |
|---|
| Maksymalna wysokość pracy | 3000 m n.p.m. |
|---|
| Wymiary | 520 x 705 x 258 mm |
|---|
| Masa netto | 44,6 kg |
|---|
| Chłodzenie | Naturalne |
|---|
| Interfejsy komunikacyjne | RS485, CAN, USB, DI/DO |
|---|
| Wyświetlacz | LCD |
|---|
Zabezpieczenia falownika SolaX X3-NEO-5K-LV
Falownik wyposażono między innymi w ochronę przeciwprzepięciową typu II po stronie DC i AC, kontrolę izolacji DC, zabezpieczenie przed odwrotną polaryzacją, monitoring sieci, detekcję wtrysku prądu stałego, wykrywanie prądu różnicowego oraz ochronę przed przegrzaniem. Zabezpieczenie łukowe ARC/AFCI jest dostępne opcjonalnie, na zamówienie.
SolaX X3-NEO-5K-LV 5 kW sprawdzi się jako centralny element trójfazowej instalacji fotowoltaicznej z niskonapięciowym magazynem energii i zasilaniem rezerwowym. Ostateczny dobór modułów PV, akumulatora, zabezpieczeń i odbiorników EPS powinien zostać wykonany na podstawie projektu oraz aktualnej dokumentacji producenta.
