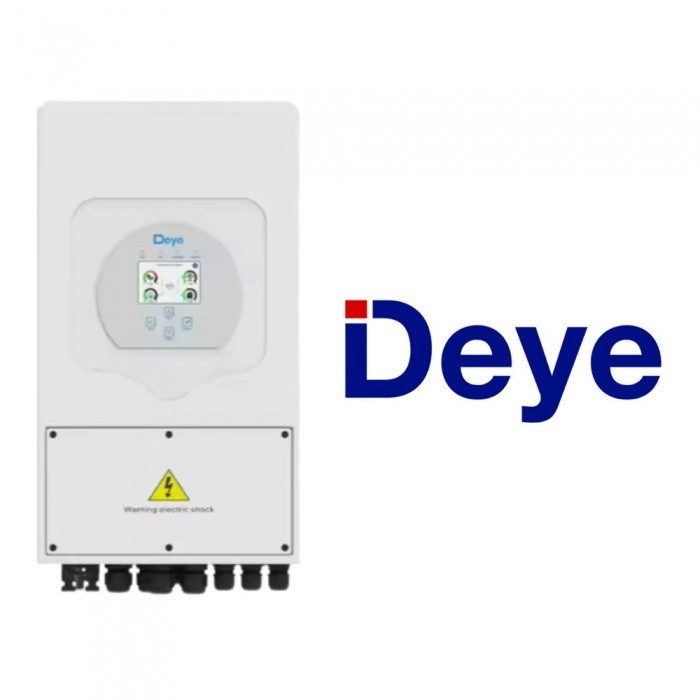

Deye SUN-5K-SG05 LP1 LV - jednofazowy falownik hybrydowy
Deye SUN-5K-SG05 LP1 LV, którego pełne oznaczenie techniczne to SUN-5K-SG05LP1-EU-AM2-P, jest jednofazowym falownikiem hybrydowym do instalacji fotowoltaicznych współpracujących z niskonapięciowym magazynem energii. Urządzenie zarządza przepływem energii pomiędzy modułami PV, baterią 40-60 V, siecią elektroenergetyczną i odbiornikami.
Moc znamionowa wejścia i wyjścia AC wynosi 5 kW, natomiast maksymalna moc pozorna sięga 5,5 kVA. Falownik ma dwa niezależne trackery MPPT, dzięki czemu można podłączyć dwa stringi pracujące w różnych warunkach nasłonecznienia lub na odmiennie zorientowanych połaciach. Maksymalna moc wejściowa PV wynosi 8 kW, a maksymalna moc przyłączona po stronie PV według karty producenta to 10 kW.
Najważniejsze zalety Deye SUN-5K-SG05 LP1 LV
- jednofazowa architektura hybrydowa do instalacji PV z magazynem energii,
- współpraca z bateriami niskonapięciowymi w zakresie 40-60 V,
- maksymalny prąd ładowania i rozładowania baterii wynoszący 120 A,
- dwa niezależne trackery MPPT i dwa wejścia stringowe,
- możliwość pracy on-grid oraz off-grid w odpowiednio zaprojektowanym systemie,
- moc szczytowa w trybie off-grid równa dwukrotności mocy znamionowej przez 10 sekund,
- sześć programowalnych okresów ładowania i rozładowania baterii,
- możliwość sprzężenia po stronie AC w celu rozbudowy istniejącej instalacji PV,
- obsługa magazynowania energii pochodzącej z generatora spalinowego,
- kolorowy ekran dotykowy LCD oraz komunikacja Wi-Fi, RS485 i CAN,
- obudowa o stopniu ochrony IP65.
Współpraca z niskonapięciowym magazynem energii
Falownik obsługuje akumulatory litowo-jonowe oraz kwasowo-ołowiowe o napięciu 40-60 V. W przypadku baterii litowo-jonowej strategia ładowania może być automatycznie dostosowywana na podstawie danych przekazywanych przez system zarządzania baterią BMS. Maksymalny prąd ładowania i rozładowania dla wariantu 5 kW wynosi 120 A.
Zgodność baterii należy potwierdzić na podstawie aktualnej listy kompatybilności Deye. Sam właściwy zakres napięcia nie gwarantuje poprawnej komunikacji z BMS ani pełnego wykorzystania możliwości magazynu. Projekt powinien uwzględniać również dopuszczalny prąd baterii, zabezpieczenia, przekrój i długość przewodów oraz wymagania producenta dotyczące uruchomienia.
Dwa MPPT i elastyczny dobór modułów PV
Dwa trackery MPPT umożliwiają niezależne śledzenie punktu maksymalnej mocy dla dwóch stringów. Jest to przydatne między innymi wtedy, gdy panele są skierowane w różne strony albo pracują w odmiennych warunkach. Każdy tracker obsługuje jeden string, a maksymalny prąd roboczy wynosi 18 A na MPPT. Maksymalny prąd zwarciowy to 27 A na każde wejście.
Zakres pracy MPPT wynosi 150-425 V, napięcie startowe 125 V, a maksymalne napięcie wejściowe PV 500 V. Dobór liczby modułów w stringu wymaga sprawdzenia ich napięć w skrajnych temperaturach, wartości prądu zwarciowego oraz dopuszczalnego prądu wejściowego falownika. Nie należy projektować łańcuchów wyłącznie na podstawie ich mocy znamionowej.
Zasilanie rezerwowe i praca off-grid
Deye SUN-5K-SG05 LP1 LV może pracować w systemie on-grid oraz zasilać wydzielone odbiorniki w trybie off-grid. Karta katalogowa przewiduje krótkotrwałą moc szczytową równą dwukrotności mocy znamionowej przez 10 sekund, co wspiera uruchamianie części odbiorników o podwyższonym prądzie rozruchowym. Maksymalny ciągły przepływ AC z sieci do obciążenia wynosi 35 A.
Funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów, odpowiedniego magazynu energii, zabezpieczeń oraz instalacji zgodnej ze schematem producenta. Moc dostępna podczas zaniku sieci zależy od falownika, stanu naładowania i parametrów baterii, mocy odbiorników oraz warunków pracy systemu.
Zarządzanie energią i rozbudowa instalacji
Sześć przedziałów czasowych ładowania i rozładowania pozwala ustalić harmonogram pracy magazynu, na przykład w odniesieniu do produkcji PV lub taryfy energii. Falownik wspiera również sprzężenie AC, dzięki czemu może zostać wykorzystany przy modernizacji istniejącej instalacji fotowoltaicznej. Obsługa energii z generatora umożliwia uwzględnienie dodatkowego źródła zasilania w odpowiednio przygotowanym systemie.
Karta producenta dopuszcza równoległą pracę maksymalnie 16 urządzeń zarówno w konfiguracji sieciowej, jak i wyspowej. Taka rozbudowa wymaga jednak zgodnego projektu, właściwej komunikacji, akcesoriów i ustawień. Nie jest to funkcja, którą należy uruchamiać bez odniesienia do instrukcji oraz wymagań dla konkretnej instalacji.
Parametry baterii
| Typ baterii | Kwasowo-ołowiowa lub litowo-jonowa |
| Zakres napięcia baterii | 40-60 V |
| Maksymalny prąd ładowania / rozładowania | 120 A |
| Sterowanie ładowaniem baterii litowo-jonowej | Automatyczne dostosowanie do BMS |
| Liczba wejść bateryjnych | 1 |
Parametry wejścia fotowoltaicznego
| Maksymalna moc przyłączona PV | 10 000 W |
| Maksymalna moc wejściowa PV | 8 000 W |
| Maksymalne napięcie wejściowe PV | 500 V |
| Napięcie startowe | 125 V |
| Zakres napięcia MPPT | 150-425 V |
| Znamionowe napięcie wejściowe PV | 370 V |
| Maksymalny prąd roboczy wejść PV | 18 + 18 A |
| Maksymalny prąd zwarciowy wejść PV | 27 + 27 A |
| Liczba MPPT / stringów na MPPT | 2 / 1+1 |
Parametry wejścia i wyjścia AC
| Moc znamionowa wejścia / wyjścia AC | 5 000 W |
| Maksymalna moc pozorna AC | 5 500 VA |
| Znamionowy prąd wejściowy / wyjściowy AC | 22,7 / 21,7 A |
| Maksymalny prąd wejściowy / wyjściowy AC | 25 / 23,9 A |
| Maksymalny ciągły przepływ AC z sieci do obciążenia | 35 A |
| Moc szczytowa off-grid | Dwukrotność mocy znamionowej przez 10 s |
| Napięcie znamionowe | 220/230 V, L+N+PE |
| Częstotliwość znamionowa / zakres | 50 Hz / 45-55 Hz; 60 Hz / 55-65 Hz |
| Zakres regulacji współczynnika mocy | Od 0,8 wyprzedzającego do 0,8 opóźniającego |
| THDi | <3% mocy znamionowej |
| Składowa stała prądu | <0,5% In |
Sprawność, zabezpieczenia i komunikacja
| Maksymalna sprawność | 97,6% |
| Sprawność europejska | 96,5% |
| Sprawność MPPT | >99% |
| Ochrona przepięciowa | Typ II po stronie DC i typ II po stronie AC |
| Zabezpieczenia zintegrowane | Odwrotna polaryzacja DC, nadprądowe AC, termiczne, nadnapięciowe AC, zwarciowe AC, monitoring składowej DC, ochrona antywyspowa, rozłącznik DC, kontrola rezystancji izolacji i detekcja prądu różnicowego |
| AFCI | Opcjonalne |
| Interfejs użytkownika | Kolorowy ekran dotykowy LCD |
| Komunikacja | Wi-Fi, RS485, CAN |
Parametry mechaniczne i warunki pracy
| Wymiary obudowy | 330 × 580 × 232 mm, bez złączy i uchwytów |
| Masa | 24,9 kg |
| Stopień ochrony | IP65 |
| Chłodzenie | Inteligentne chłodzenie powietrzem |
| Poziom hałasu | <45 dB |
| Temperatura pracy | Od -40°C do +60°C, redukcja mocy powyżej 45°C |
| Dopuszczalna wilgotność | 0-100% |
| Maksymalna wysokość pracy | 2000 m |
| Topologia | Beztransformatorowa po stronie PV, izolowana po stronie baterii |
| Gwarancja | 5 lub 10 lat, zależnie od miejsca instalacji i polityki gwarancyjnej |
Dla kogo jest falownik Deye SUN-5K-SG05 LP1 LV?
Model jest przeznaczony do jednofazowych instalacji fotowoltaicznych, w których planowany jest niskonapięciowy magazyn energii, zwiększanie autokonsumpcji oraz możliwość zasilania wydzielonych odbiorników podczas zaniku sieci. Dwa MPPT ułatwiają obsługę dwóch niezależnych stringów, a wysoki prąd po stronie baterii pozwala wykorzystać odpowiednio dobrany magazyn LV.
Przed zakupem należy zweryfikować zgodność urządzenia z warunkami przyłączenia, wybranymi modułami PV, baterią, licznikiem energii i wymaganym sposobem zasilania rezerwowego. Ostateczne możliwości systemu wynikają z projektu, ustawień oraz parametrów wszystkich współpracujących elementów.
