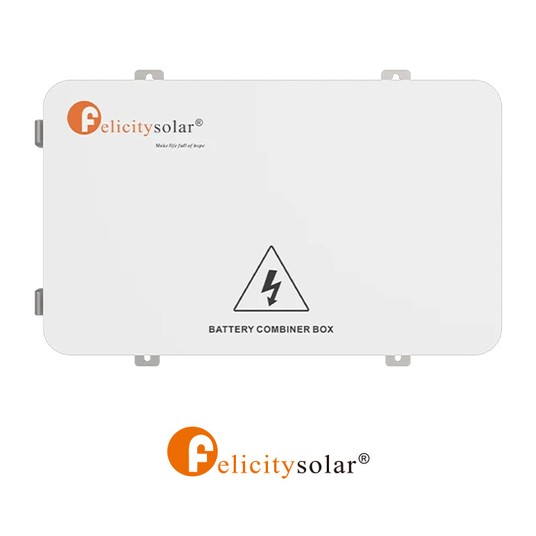

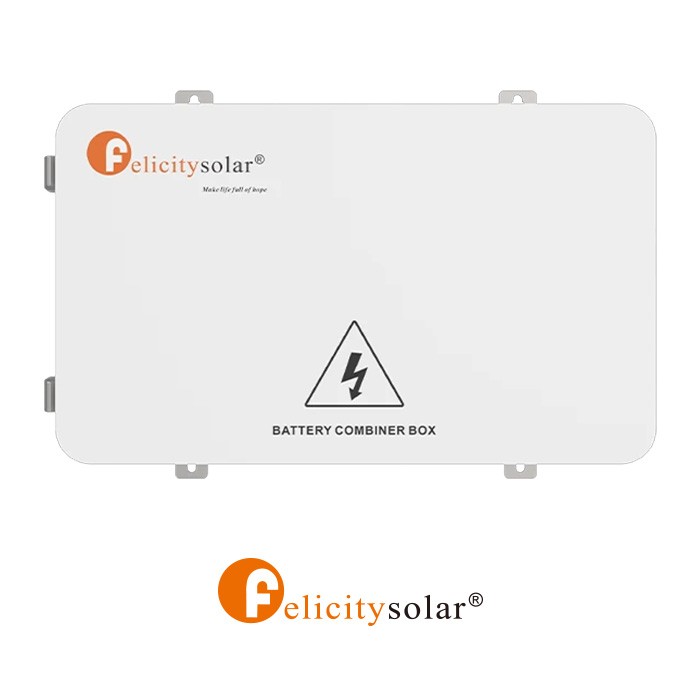

Skrzynka DC Combiner Box Felicity BTCB0606-120 do magazynów energii
Felicity BTCB0606-120 to skrzynka przyłączeniowa DC przeznaczona do łączenia obwodów akumulatorowych w systemach magazynowania energii. Stanowi wspólny punkt połączeń po stronie prądu stałego, ułatwiając organizację przewodów pomiędzy bateriami a urządzeniami współpracującymi z magazynem energii.
Wersja BTCB0606-120 obsługuje maksymalnie 6 gałęzi wejściowych i jest wyposażona w 6 wyłączników akumulatorowych PEBS-L. Prąd znamionowy każdej gałęzi wynosi 125 A, a napięcie znamionowe 80 V DC. Metalowa obudowa jest przystosowana do montażu na ścianie.
Najważniejsze zalety skrzynki BTCB0606-120
- 6 gałęzi wejściowych do uporządkowanego podłączenia obwodów akumulatorowych.
- Wyłączniki PEBS-L umożliwiające rozłączanie poszczególnych gałęzi.
- Wspólny punkt połączeń DC ułatwiający organizację okablowania i dostęp serwisowy.
- Metalowa obudowa ze stopniem ochrony IP21.
- Montaż ścienny pozwalający umieścić skrzynkę w pobliżu urządzeń systemu magazynowania energii.
Połączenia DC w systemie magazynowania energii
Combiner Box BTCB0606-120 znajduje zastosowanie w instalacjach z wieloma pakietami akumulatorów, w których potrzebne jest zebranie połączeń w jednej obudowie. Skrzynka obsługuje obwody mocy DC; dobór baterii, falownika oraz sposobu ich połączenia musi uwzględniać parametry całego systemu i zalecenia producentów.
Wartość 125 A dotyczy pojedynczej gałęzi. Nie oznacza sumarycznej obciążalności skrzynki ani dopuszczalnego prądu wspólnego wyjścia. Projekt instalacji powinien uwzględniać obciążalność przewodów, połączeń i pozostałych elementów obwodu.
Parametry techniczne
| Producent | Felicitysolar |
|---|
| Model | BTCB0606-120 |
|---|
| Typ urządzenia | Skrzynka przyłączeniowa DC do obwodów akumulatorowych |
|---|
| Maksymalna liczba gałęzi wejściowych | 6 |
|---|
| Prąd znamionowy pojedynczej gałęzi | 125 A |
|---|
| Napięcie znamionowe gałęzi | 80 V DC |
|---|
| Wyłączniki akumulatorowe | PEBS-L, 6 sztuk, 125 A każdy |
|---|
| Materiał obudowy | Metal |
|---|
| Stopień ochrony | IP21 |
|---|
| Sposób montażu | Ścienny |
|---|
| Temperatura pracy | Od -10°C do +50°C |
|---|
| Masa netto | 8,1 kg |
|---|
Montaż i warunki użytkowania
Skrzynkę należy zamontować zgodnie z instrukcją producenta, w miejscu zapewniającym dostęp do połączeń i wyłączników. Obudowa IP21 wymaga odpowiedniej ochrony przed warunkami atmosferycznymi. Instrukcja wskazuje konieczność unikania bezpośredniego nasłonecznienia i opadów oraz zastosowania osłony, gdy miejsce montażu tego wymaga.
Skrzynka DC Combiner Box Felicity BTCB0606-120 jest elementem instalacji magazynowania energii, który porządkuje połączenia akumulatorów i ułatwia obsługę obwodów DC w jednym miejscu.
