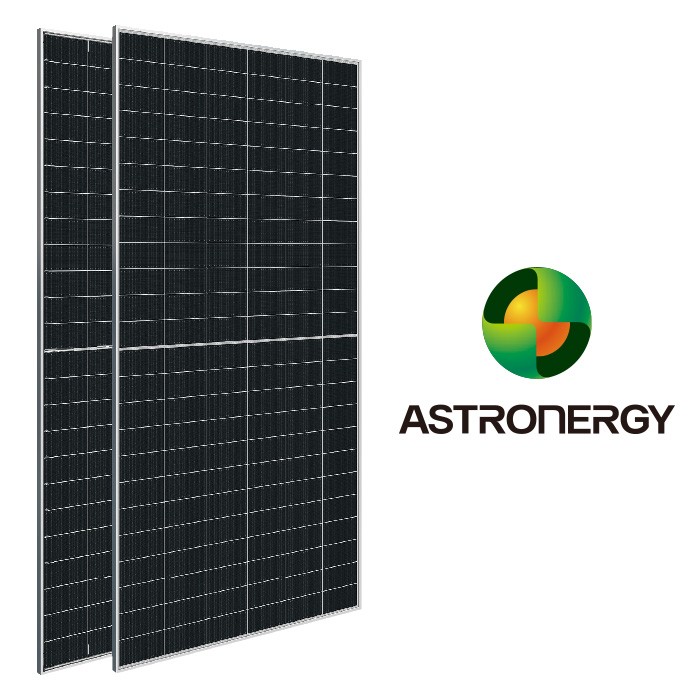

Panel Astro N5 CHSM72N 595W
Panel Astro N5 CHSM72N 595W to wysokowydajny moduł fotowoltaiczny marki Astronergy z bifacialnej serii N5 CHSM72N(DG)/F-BH. Moduł łączy technologię n-type TOPCon, ogniwa half-cut oraz konstrukcję dual glass, dzięki czemu sprawdzi się w instalacjach fotowoltaicznych projektowanych pod wysoką produkcję energii i długą żywotność.
Wariant 595 Wp osiąga sprawność 23,0% przy dodatniej tolerancji mocy 0~+3%. Zastosowanie ogniw typu n, niskiego współczynnika temperaturowego oraz dwustronnej konstrukcji modułu pozwala efektywnie wykorzystywać powierzchnię montażową, szczególnie w projektach, w których możliwe jest doświetlenie tylnej strony panelu.
Najważniejsze zalety panelu Astro N5 CHSM72N 595W
- wysoka moc 595 Wp i sprawność modułu 23,0%,
- technologia n-type TOPCon zapewniająca niski współczynnik temperaturowy mocy,
- ogniwa half-cut ograniczające straty i wspierające stabilną pracę modułu,
- bifacialna konstrukcja dual glass umożliwiająca wykorzystanie światła padającego na tylną stronę panelu,
- szkło z przodu i z tyłu o grubości 2,0 mm,
- odporność PID oraz cięcie ogniw metodą non-destructive cutting,
- puszka przyłączeniowa o stopniu ochrony IP68,
- maksymalne napięcie systemu 1500 V DC,
- 15-letnia gwarancja produktowa i 30-letnia liniowa gwarancja mocy.
Technologia n-type TOPCon i half-cut
Panel fotowoltaiczny Astronergy Astro N5 wykorzystuje ogniwa monokrystaliczne typu n w technologii TOPCon. Tego typu rozwiązanie pozwala uzyskać wysoką sprawność konwersji energii oraz korzystny współczynnik temperaturowy mocy na poziomie -0,29%/°C. W praktyce oznacza to lepsze zachowanie parametrów przy wzroście temperatury pracy modułu.
Konstrukcja half-cut dzieli ogniwa na mniejsze sekcje, co pomaga ograniczać straty rezystancyjne i poprawia pracę modułu w typowych warunkach instalacyjnych. Karta katalogowa wskazuje również odporność PID oraz zastosowanie technologii non-destructive cutting.
Bifacial dual glass
Moduł Astro N5 CHSM72N 595W ma konstrukcję bifacialną, dzięki której może wykorzystywać promieniowanie docierające do tylnej strony panelu. To rozwiązanie jest szczególnie korzystne przy montażu na jasnych, odbijających podłożach, dachach płaskich, gruncie lub konstrukcjach, które zapewniają odpowiednią przestrzeń pod modułem.
Budowa dual glass, czyli szkło z przodu i z tyłu modułu, zwiększa odporność mechaniczną i wspiera długoterminową trwałość panelu. Karta katalogowa podaje maksymalne obciążenie testowe 5400 Pa od frontu i 2400 Pa od tyłu.
Parametry elektryczne STC
| Model | CHSM72N(DG)/F-BH |
| Moc maksymalna Pmpp | 595 Wp |
| Napięcie w punkcie mocy maksymalnej Vmpp | 43,61 V |
| Prąd w punkcie mocy maksymalnej Impp | 13,64 A |
| Napięcie obwodu otwartego Voc | 51,90 V |
| Prąd zwarciowy Isc | 14,53 A |
| Sprawność modułu | 23,0% |
| Tolerancja mocy | 0~+3% |
| Warunki pomiaru STC | 1000 W/m², temperatura ogniwa 25°C, AM 1.5 |
Parametry elektryczne NMOT
| Moc maksymalna Pmpp | 447,4 Wp |
| Napięcie w punkcie mocy maksymalnej Vmpp | 41,06 V |
| Prąd w punkcie mocy maksymalnej Impp | 10,90 A |
| Napięcie obwodu otwartego Voc | 49,30 V |
| Prąd zwarciowy Isc | 11,73 A |
| Warunki pomiaru NMOT | 800 W/m², temperatura otoczenia 20°C, AM 1.5, prędkość wiatru 1 m/s |
Parametry mechaniczne i konstrukcja
| Wymiary | 2278 x 1134 x 30 mm |
| Masa | 32,1 kg |
| Typ ogniw | n-type mono-crystalline |
| Liczba ogniw | 144 (6 x 24) |
| Technologia ramy | Aluminium, srebrna anodowana |
| Szkło przednie / tylne | 2,0 + 2,0 mm |
| Długość przewodów | Portrait: (+) 350 mm, (-) 250 mm; dostępne długości niestandardowe |
| Przekrój przewodu | 4 mm² / 12 AWG |
| Typ złącza | HCB40 standardowo / MC4-EVO2A opcjonalnie |
| Maksymalne obciążenie testowe | 5400 Pa od frontu / 2400 Pa od tyłu |
| Jednostka pakowania | 36 szt. / opakowanie |
Warunki pracy i bezpieczeństwo
| Współczynnik temperaturowy Pmpp | -0,29%/°C |
| Współczynnik temperaturowy Isc | +0,043%/°C |
| Współczynnik temperaturowy Voc | -0,25%/°C |
| Nominalna temperatura pracy modułu NMOT | 41 ± 2°C |
| Liczba diod | 3 |
| Stopień ochrony puszki przyłączeniowej | IP68 |
| Maksymalny bezpiecznik szeregowy | 30 A |
| Maksymalne napięcie systemu | 1500 V DC |
Gwarancja i degradacja mocy
| Gwarancja produktowa | 15 lat |
| Liniowa gwarancja mocy | 30 lat |
| Degradacja w pierwszym roku | ≤1,0% |
| Roczna degradacja w latach 2-30 | ≤0,4% |
| Gwarantowana moc po 30 latach | 87,40% |
Zastosowanie panelu Astro N5 CHSM72N 595W
Panel Astro N5 CHSM72N 595W to dobry wybór do nowoczesnych instalacji fotowoltaicznych na dachach płaskich, gruncie oraz w projektach komercyjnych, gdzie znaczenie mają wysoka moc pojedynczego modułu, technologia n-type TOPCon, bifacialna konstrukcja dual glass i długoterminowa stabilność uzysku. Dzięki mocy 595 Wp, sprawności 23,0% i maksymalnemu napięciu systemu 1500 V DC moduł pozwala budować wydajne instalacje PV z naciskiem na wysoką produkcję energii i trwałość systemu.
