Zestaw Hoymiles HIT 5kW + 20kWh

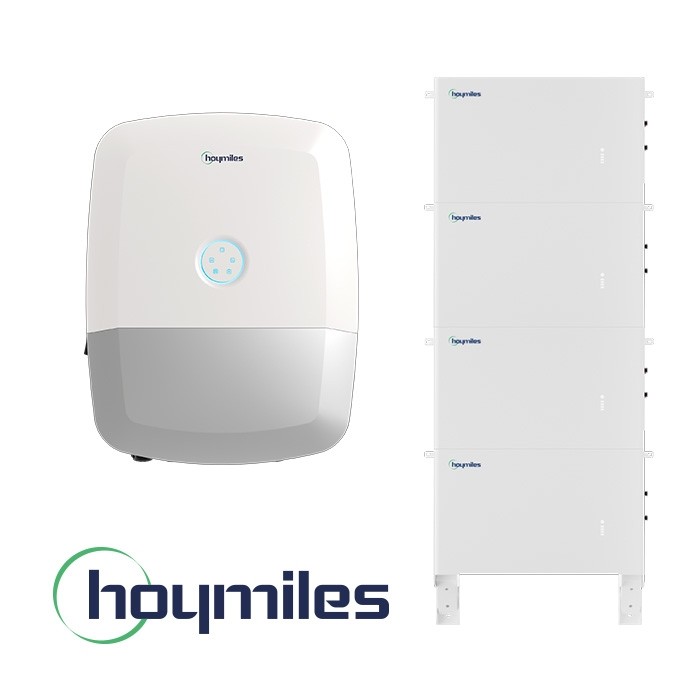

Zestaw Hoymiles HIT 5kW + 20kWh łączy trójfazowy falownik hybrydowy Hoymiles HIT-5L-G3 LV z czterema niskonapięciowymi akumulatorami Hoymiles LB-5D-G2. To rozwiązanie do instalacji fotowoltaicznych, w których ważne jest magazynowanie nadwyżek energii, zwiększenie autokonsumpcji oraz możliwość pracy z zasilaniem rezerwowym.
Handlowa nazwa zestawu odnosi się do klasy mocy 5 kW oraz magazynu energii około 20 kWh. Technicznie cztery moduły LB-5D-G2 zapewniają łącznie 20,48 kWh energii całkowitej, ponieważ pojedynczy akumulator ma pojemność 5,12 kWh.
Skład zestawu
| Falownik hybrydowy | 1 x Hoymiles HIT-5L-G3 LV |
|---|
| Akumulatory | 4 x Hoymiles LB-5D-G2 |
|---|
| Łączna energia magazynu | 20,48 kWh |
|---|
| Typ baterii | LiFePO4, niskonapięciowe |
|---|
| Zastosowanie | Trójfazowa instalacja fotowoltaiczna z magazynem energii i funkcją zasilania rezerwowego |
|---|
Najważniejsze zalety zestawu Hoymiles HIT 5kW + 20kWh
- gotowa konfiguracja oparta na falowniku hybrydowym Hoymiles HIT-5L-G3 LV i czterech bateriach LB-5D-G2,
- 5 kW znamionowej mocy wyjściowej AC po stronie falownika,
- 20,48 kWh energii całkowitej w magazynie energii,
- trójfazowa praca w sieci 3L/N/PE,
- obsługa 2 MPPT i zalecanej maksymalnej mocy PV do 10 000 W,
- komunikacja z baterią przez CAN oraz komunikacja akumulatorów CAN/RS485,
- zasilanie rezerwowe 5 000 W z czasem przełączania poniżej 10 ms,
- akumulatory LiFePO4 z zalecaną głębokością rozładowania 90%,
- możliwość dalszej rozbudowy magazynu energii w ramach limitów akumulatorów LB-5D-G2.
Zestaw hybrydowy do domu i instalacji PV
Połączenie falownika Hoymiles HIT-5L-G3 LV z magazynem energii 4 x LB-5D-G2 pozwala stworzyć system, który może przechowywać energię wyprodukowaną przez panele fotowoltaiczne i wykorzystywać ją wtedy, gdy bieżąca produkcja PV jest niższa od zapotrzebowania budynku. Taki układ wspiera autokonsumpcję i może ograniczać pobór energii z sieci.
Falownik z serii HIT-L-G3 obsługuje tryby pracy systemu EMS, w tym tryby zużycia własnego, ekonomiczny, awaryjny, zmniejszania szczytowych obciążeń oraz tryby taryf czasowych. Konfiguracja 5 kW + 20,48 kWh sprawdzi się w domowych instalacjach PV, w których potrzebny jest kompaktowy trójfazowy falownik hybrydowy i większy magazyn energii.
Parametry falownika Hoymiles HIT-5L-G3 LV
| Model falownika | HIT-5L-G3 |
|---|
| Typ | Trójfazowy falownik hybrydowy LV |
|---|
| Znamionowa moc wyjściowa AC | 5 000 W |
|---|
| Maksymalna pozorna moc wyjściowa AC | 5 500 VA |
|---|
| Rodzaj sieci | 3L/N/PE |
|---|
| Znamionowe napięcie wyjściowe AC / zakres | 380/400 V, 266-480 V |
|---|
| Znamionowa częstotliwość sieci | 50/60 Hz |
|---|
| Maks. natężenie wyjściowe AC | 8,3 A |
|---|
| Zalecana maksymalna moc PV | 10 000 W |
|---|
| Maksymalne napięcie wejściowe PV | 1000 V |
|---|
| Napięcie znamionowe PV | 720 V |
|---|
| Zakres napięcia MPPT | 150-900 V |
|---|
| Liczba MPPT / maks. liczba ciągów wejściowych | 2 / 2 |
|---|
| Maks. natężenie wejściowe PV | 20/20 A |
|---|
| Maks. prąd zwarciowy PV | 30/30 A |
|---|
Akumulator i zasilanie rezerwowe po stronie falownika
| Typ obsługiwanych akumulatorów | Litowo-jonowy / kwasowo-ołowiowy |
|---|
| Zakres napięcia akumulatora | 40-60 V |
|---|
| Maks. prąd ładowania/rozładowania falownika | 120/120 A |
|---|
| Komunikacja z akumulatorem | CAN |
|---|
| Znamionowa moc wyjściowa rezerwowa | 5 000 W |
|---|
| Maks. pozorna moc wyjściowa rezerwowa | 10 000 VA przez 10 s |
|---|
| Czas przełączania na zasilanie zapasowe | <10 ms |
|---|
| Maks. ciągłe natężenie wyjściowe rezerwowe | 7,6 A |
|---|
| Maks. natężenie ciągłego obejściowego prądu przemiennego | 50 A |
|---|
Parametry magazynu energii 4 x Hoymiles LB-5D-G2
| Model akumulatora | LB-5D-G2 |
|---|
| Liczba akumulatorów w zestawie | 4 |
|---|
| Technologia akumulatora | LiFePO4 |
|---|
| Energia pojedynczego akumulatora | 5,12 kWh |
|---|
| Łączna energia zestawu | 20,48 kWh |
|---|
| Pojemność znamionowa pojedynczego akumulatora | 100 Ah |
|---|
| Napięcie znamionowe | 51,2 V |
|---|
| Zakres napięcia akumulatora | 44,8-58,4 V |
|---|
| Zalecana moc ładowania/rozładowania pojedynczego modułu | 1,02 kW |
|---|
| Komunikacja | CAN, RS485 |
|---|
| Zalecana głębokość rozładowania DOD | 90% |
|---|
| Maksymalna liczba akumulatorów równolegle według karty | 16 |
|---|
Zabezpieczenia i trwałość baterii
| Zabezpieczenia nad- i podnapięciowe | Zintegrowane |
|---|
| Zabezpieczenie nadprądowe | Zintegrowane |
|---|
| Zabezpieczenie przed nadmierną i zbyt niską temperaturą | Zintegrowane |
|---|
| Żywotność w cyklach | 6000 cykli przy 25°C, 0,5 C, 90% DOD i 70% EOL |
|---|
| Certyfikaty akumulatora | IEC 62619, UN 38.3, CE-EMC |
|---|
| Gwarancja akumulatora | 10 lat |
|---|
Parametry mechaniczne i montaż
| Wymiary falownika | 539 x 696 x 232 mm |
|---|
| Masa falownika | 41 kg |
|---|
| Montaż falownika | Montaż ścienny |
|---|
| Stopień ochrony falownika | IP66 |
|---|
| Wymiary pojedynczego akumulatora | 640 x 380 x 145 mm |
|---|
| Masa pojedynczego akumulatora | 45 kg |
|---|
| Łączna masa 4 akumulatorów | 180 kg |
|---|
| Montaż akumulatorów | Ścienny / podłogowy |
|---|
| Środowisko instalacji akumulatorów | W pomieszczeniu zamkniętym |
|---|
| Stopień ochrony akumulatorów | IP20 |
|---|
Warunki pracy
| Temperatura pracy falownika | od -25°C do +65°C; powyżej 45°C redukcja mocy |
|---|
| Wilgotność względna falownika | 0-95%, bez kondensacji |
|---|
| Chłodzenie falownika | Konwekcja naturalna |
|---|
| Wysokość pracy falownika | ≤4000 m; powyżej 2000 m obniżenie wartości znamionowej |
|---|
| Temperatura ładowania akumulatora | od 0°C do +50°C |
|---|
| Temperatura rozładowywania akumulatora | od -20°C do +50°C |
|---|
| Chłodzenie akumulatora | Konwekcja naturalna |
|---|
| Wysokość pracy akumulatora | ≤2000 m |
|---|
Dla kogo jest zestaw Hoymiles HIT 5kW + 20kWh?
Zestaw Hoymiles HIT 5kW + 20kWh sprawdzi się w domowych instalacjach fotowoltaicznych, w których potrzebny jest trójfazowy falownik hybrydowy, większy magazyn energii oraz możliwość pracy w trybie zasilania rezerwowego. To konfiguracja dla użytkowników, którzy chcą zwiększyć autokonsumpcję energii z PV, lepiej zarządzać zużyciem energii i zachować możliwość dalszej rozbudowy magazynu w przyszłości.
