Hoymiles moduł sterujący LB-10C-G2 do LB-5S-G2

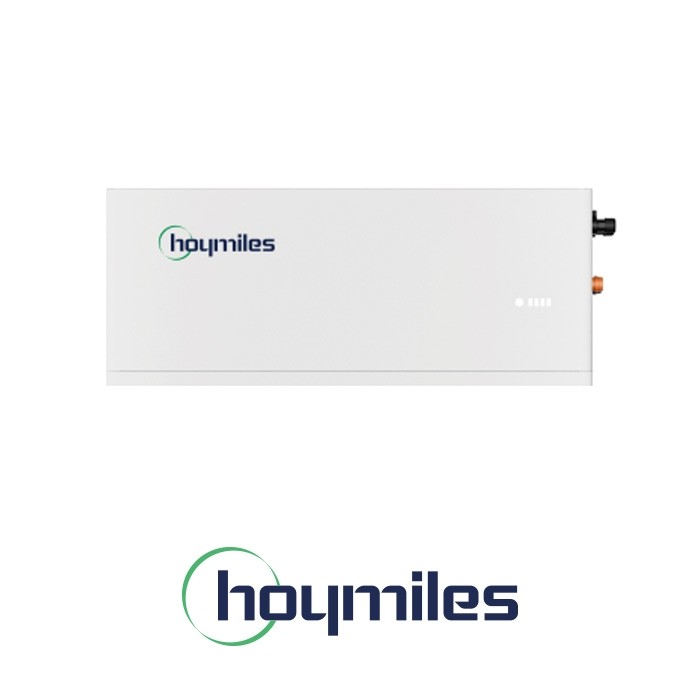

Hoymiles moduł sterujący LB-10C-G2 do LB-5S-G2 to moduł sterowania przeznaczony do niskonapięciowego systemu magazynowania energii Hoymiles z serii LB-(5-20)S-G2. Produkt jest elementem zestawu bateryjnego współpracującego z modułami akumulatorowymi LiFePO4, stosowanymi w domowych instalacjach fotowoltaicznych i systemach hybrydowych.
W karcie katalogowej serii LB-(5-20)S-G2 moduł sterujący opisano jako osobny element konstrukcyjny systemu. Jego wymiary wynoszą 640 x 240 x 145 mm, a masa 11 kg. System wykorzystuje komunikację CAN i RS485, stopień ochrony IP66 oraz chłodzenie przez konwekcję naturalną.
Najważniejsze zalety modułu sterującego Hoymiles LB-10C-G2
- dedykowany moduł sterujący do niskonapięciowego magazynu energii Hoymiles LB-5S-G2,
- współpraca z systemem bateryjnym serii LB-(5-20)S-G2 opartym na technologii LiFePO4,
- komunikacja systemowa CAN i RS485,
- kompaktowa konstrukcja modułu sterującego: 640 x 240 x 145 mm,
- masa modułu sterującego 11 kg,
- praca w systemie o stopniu ochrony IP66, przeznaczonym do montażu w pomieszczeniu lub na zewnątrz,
- zintegrowane zabezpieczenia systemowe opisane w karcie serii,
- chłodzenie przez konwekcję naturalną.
Rola modułu sterującego w magazynie energii LB-5S-G2
Moduł sterujący jest elementem odpowiedzialnym za obsługę i komunikację systemu akumulatorowego. W praktyce pełni funkcję nadrzędnego modułu zestawu, który umożliwia pracę modułów bateryjnych w ramach niskonapięciowego magazynu energii Hoymiles.

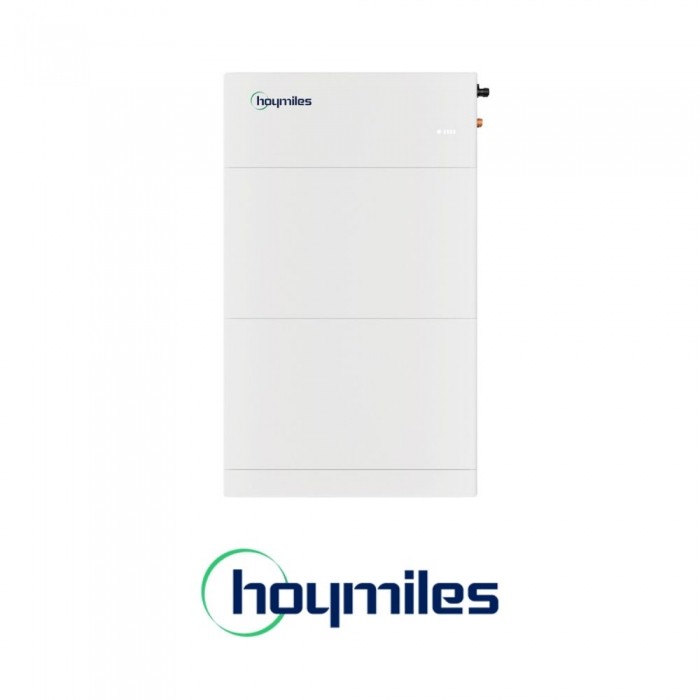

System serii LB-(5-20)S-G2 może być konfigurowany z różną liczbą modułów akumulatorowych. Wariant LB-5S-G2 odpowiada konfiguracji z jednym modułem bateryjnym i energią całkowitą 5,12 kWh. Karta katalogowa wskazuje także konfiguracje 10,24 kWh, 15,36 kWh i 20,48 kWh dla pojedynczej wieży oraz maksymalnie 102,4 kWh przy 5 wieżach połączonych równolegle.
Technologia LFP i zabezpieczenia systemowe
Seria Hoymiles LB-(5-20)S-G2 wykorzystuje akumulatory LiFePO4, cenione w magazynach energii za stabilność pracy, bezpieczeństwo i długą żywotność. Karta katalogowa wskazuje zintegrowane zabezpieczenie nadnapięciowe i podnapięciowe, zabezpieczenie nadprądowe, zabezpieczenie przed wysoką i niską temperaturą oraz automatyczny wyłącznik DC.
Parametry modułu sterującego
| Model produktu | LB-10C-G2 |
|---|
| Typ produktu | Moduł sterujący do magazynu energii Hoymiles LV |
|---|
| Kompatybilny system | Hoymiles LB-5S-G2 / seria LB-(5-20)S-G2 |
|---|
| Wymiary modułu sterującego | 640 x 240 x 145 mm |
|---|
| Masa modułu sterującego | 11 kg |
|---|
| Komunikacja systemowa | CAN, RS485 |
|---|
| Środowisko instalacji systemu | W pomieszczeniu / na zewnątrz |
|---|
| Stopień ochrony systemu | IP66 |
|---|
| Chłodzenie systemu | Konwekcja naturalna |
|---|
Parametry systemu LB-(5-20)S-G2
| Technologia akumulatorów | LiFePO4 |
|---|
| Energia całkowita wariantu LB-5S-G2 | 5,12 kWh |
|---|
| Napięcie znamionowe systemu | 51,2 V |
|---|
| Zakres napięcia systemu | 44,8-58,4 V |
|---|
| Komunikacja | CAN, RS485 |
|---|
| Zalecana głębokość rozładowania | 90% |
|---|
| Maksymalna skalowalność | 5 wież |
|---|
| Pojemność pojedynczej wieży | Od 5,12 kWh do 20,48 kWh |
|---|
| Maksymalna pojemność systemu | 102,4 kWh przy 5 wieżach równolegle |
|---|
Zabezpieczenia systemowe
| Zabezpieczenie nadnapięciowe i podnapięciowe | Zintegrowane |
|---|
| Zabezpieczenie nadprądowe | Zintegrowane |
|---|
| Zabezpieczenie przed wysoką i niską temperaturą | Zintegrowane |
|---|
| Automatyczny wyłącznik DC | Zintegrowany |
|---|
| Zabezpieczenie przeciwpożarowe | Na poziomie modułu |
|---|
Warunki pracy systemu
| Temperatura ładowania | od 0°C do +50°C |
|---|
| Temperatura rozładowania | od -20°C do +50°C |
|---|
| Wysokość nad poziomem morza | ≤4000 m |
|---|
| Liczba cykli | 6000 cykli przy DOD 90% i 70% EOL |
|---|
| Certyfikaty | IEC 62619, UN 38.3, CE-EMC |
|---|
| Gwarancja | 5-10 lat |
|---|
Zastosowanie Hoymiles LB-10C-G2
Hoymiles LB-10C-G2 to moduł sterujący do systemu magazynowania energii LB-5S-G2, przeznaczony do kompletacji niskonapięciowego magazynu energii Hoymiles z modułami akumulatorowymi LiFePO4. Produkt sprawdzi się przy budowie lub uzupełnianiu systemu bateryjnego dla instalacji fotowoltaicznej, w której ważna jest komunikacja CAN/RS485, ochrona IP66 oraz możliwość pracy w pomieszczeniu lub na zewnątrz.
