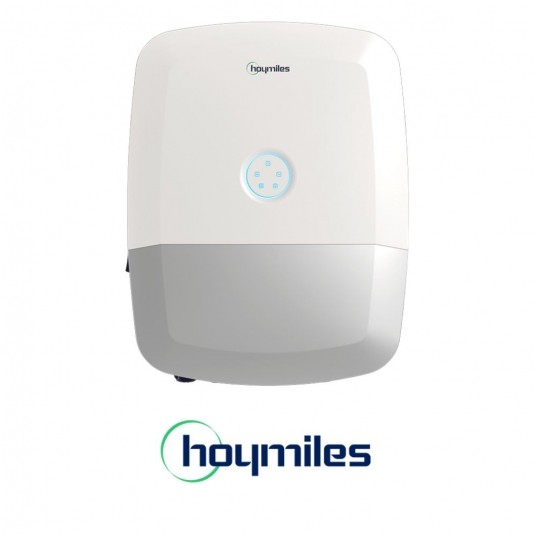

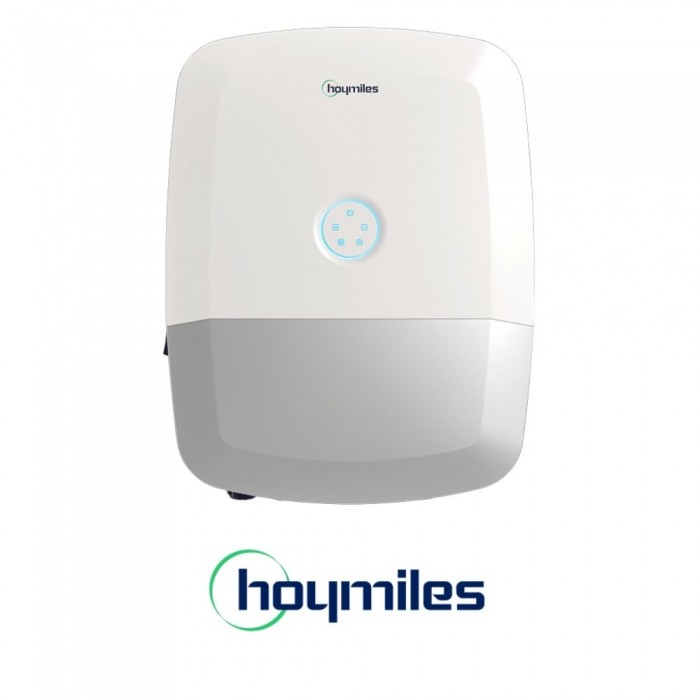

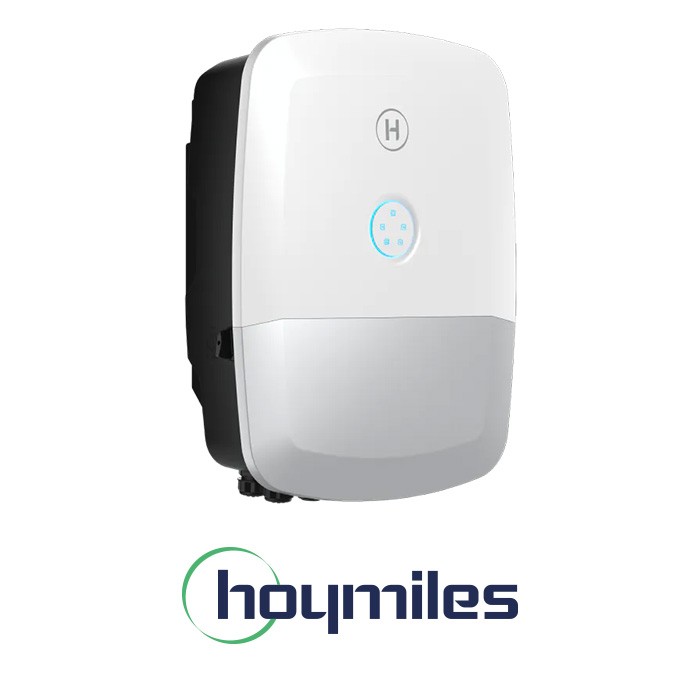

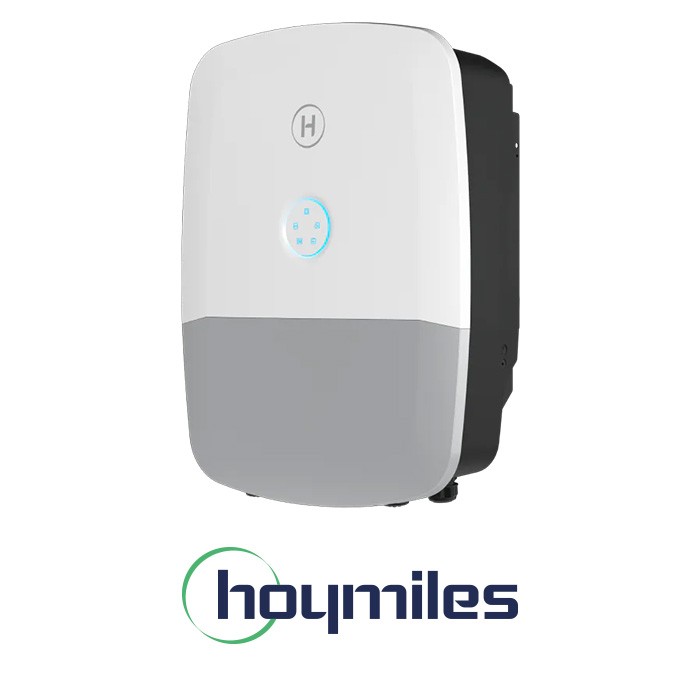

Falownik hybrydowy Hoymiles HIT-10L-G3 - trójfazowy inwerter hybrydowy 10 kW
Falownik hybrydowy Hoymiles HIT-10L-G3 to trójfazowy falownik hybrydowy niskiego napięcia, który łączy obsługę instalacji fotowoltaicznej, akumulatora i zasilania rezerwowego. Moc znamionowa 10 kW oraz obsługa baterii w zakresie 40-60 V pozwalają budować elastyczne systemy PV z magazynem energii dla domów, firm i innych obiektów trójfazowych.
Falownik obsługuje do 20 000 W mocy PV, co odpowiada przewymiarowaniu strony DC do 200% względem znamionowej mocy AC. Układ 3 niezależnych trackerów MPPT pomaga dopasować pracę modułów fotowoltaicznych do zróżnicowanych połaci dachu lub warunków nasłonecznienia.
Najważniejsze zalety Hoymiles HIT-10L-G3
- trójfazowa praca hybrydowa z instalacją PV, magazynem energii i wyjściem rezerwowym,
- obsługa akumulatorów litowo-jonowych i kwasowo-ołowiowych 40-60 V,
- maksymalny prąd ładowania i rozładowania 210/210 A,
- 3 trackery MPPT z maksymalnym prądem 20 A na każde wejście,
- 100% niezrównoważone obciążenie wyjściowe, z obciążeniem każdej fazy do 50% mocy znamionowej,
- przełączenie na zasilanie rezerwowe w czasie krótszym niż 4 ms,
- możliwość równoległej pracy do 10 falowników w systemie on-grid lub off-grid,
- obudowa IP66 przystosowana do wymagających warunków eksploatacji.
Inteligentne zarządzanie energią i elastyczna rozbudowa
System EMS wspiera tryby zużycia własnego, ekonomiczny, awaryjny, ograniczanie mocy szczytowej oraz harmonogramy taryf czasowych TOU. Można skonfigurować do ośmiu okresów pracy w ciągu doby. Zintegrowane zarządzanie energią wspiera również współpracę z generatorem, pompą ciepła i inteligentnymi odbiornikami. Wbudowane rozwiązanie pomiarowe obsługuje obejście AC o prądzie ciągłym do 50 A.
Niskonapięciowy akumulator i komunikacja BMS
| Typ obsługiwanego akumulatora | Litowo-jonowy / kwasowo-ołowiowy |
| Zakres napięcia akumulatora | 40-60 V |
| Maks. prąd ładowania/rozładowania | 210/210 A |
| Strategia dla baterii litowo-jonowej | Samoadaptacja do BMS |
| Krzywa ładowania | 3 stopnie / korekcja |
| Komunikacja z akumulatorem | CAN |
| Zewnętrzny czujnik temperatury | Opcjonalny |
Wejście fotowoltaiczne i układ MPPT
| Zalecana maks. moc PV | 20 000 W |
| Maks. napięcie wejściowe PV | 1 000 V |
| Napięcie znamionowe | 720 V |
| Napięcie rozruchowe | 150 V |
| Zakres napięcia MPPT | 150-900 V |
| Maks. prąd wejściowy | 20/20/20 A |
| Maks. prąd zwarciowy | 30/30/30 A |
| Liczba MPPT / maks. liczba stringów | 3/3 |
Parametry sieciowe i wyjście rezerwowe
| Znamionowa moc wyjściowa AC | 10 000 W |
| Maks. pozorna moc wyjściowa AC | 11 000 VA |
| Maks. prąd wyjściowy AC | 16,7 A |
| Układ sieci | 3L/N/PE |
| Napięcie znamionowe / zakres AC | 380/400 V; 266-480 V |
| Częstotliwość znamionowa | 50/60 Hz |
| Współczynnik mocy | > 0,99; regulacja od 0,8 wyprzedzającego do 0,8 opóźniającego |
| THDi przy mocy znamionowej | < 3% |
| Znamionowa moc wyjścia rezerwowego | 10 000 W |
| Chwilowa moc pozorna wyjścia rezerwowego | 20 000 VA przez 10 s, przy wystarczającej mocy PV i akumulatora |
| Czas przełączenia na zasilanie rezerwowe | < 4 ms |
| Maks. ciągły prąd wyjścia rezerwowego | 15,2 A |
| THDv przy obciążeniu liniowym | < 3% |
Sprawność i zabezpieczenia
| Sprawność MPPT | 99,9% |
| Maksymalna sprawność | 98,2% |
| Sprawność europejska | 97,6% |
| Maks. sprawność rozładowania baterii do AC | 95,7% |
| Zabezpieczenia zintegrowane | ochrona antywyspowa, ochrona przed odwrotną polaryzacją PV, kontrola rezystancji izolacji, monitoring prądu szczątkowego, zabezpieczenie nadprądowe i zwarciowe AC oraz ochrona nad- i podnapięciowa AC |
| Ochrona przeciwprzepięciowa | DC typ II / AC typ II |
| AFCI | Opcjonalnie |
Parametry mechaniczne i warunki pracy
| Wymiary (szer. x wys. x gł.) | 539 x 696 x 232 mm, bez złączy i wsporników |
| Masa | 41 kg |
| Montaż | Ścienny |
| Stopień ochrony | IP66 |
| Temperatura pracy | od -25°C do +65°C; powyżej +45°C możliwa redukcja mocy |
| Wilgotność względna | 0-95%, bez kondensacji |
| Chłodzenie | inteligentny wentylator |
| Poziom hałasu | < 60 dB |
| Topologia PV / akumulator | beztransformatorowa / izolacja wysokiej częstotliwości |
| Maks. wysokość pracy | do 4 000 m n.p.m.; powyżej 2 000 m redukcja wartości znamionowych |
| Interfejs użytkownika | diody LED i aplikacja |
| Wejścia i wyjścia cyfrowe | DRM, 2 x DI, 2 x DO |
| Komunikacja | RS485; Wi-Fi, Ethernet lub 4G opcjonalnie |
| Normy bezpieczeństwa / EMC | IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4 |
Hoymiles HIT-10L-G3 to falownik hybrydowy 10 kW do trójfazowej instalacji fotowoltaicznej z niskonapięciowym magazynem energii. Szeroki zakres funkcji EMS, szybkie zasilanie rezerwowe, skalowalność i obudowa IP66 pozwalają dopasować system do profilu zużycia energii oraz wymagań konkretnego obiektu.
