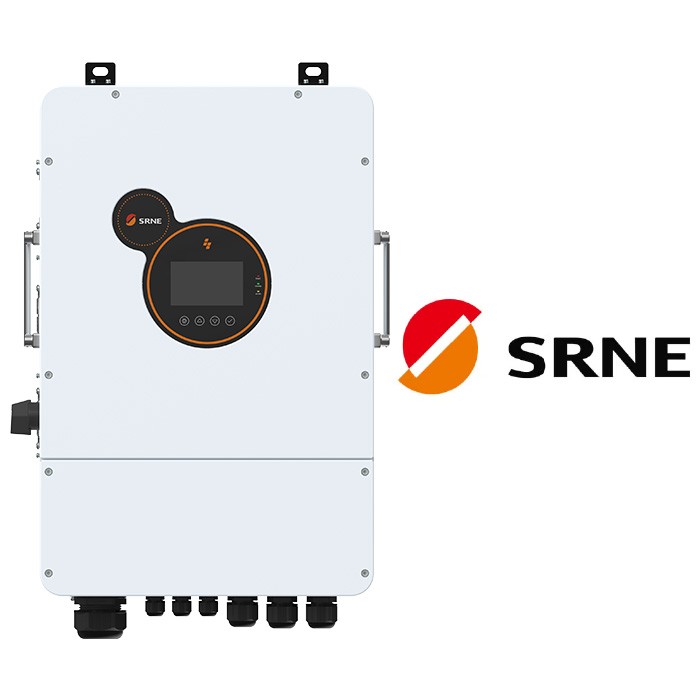

Falownik Hybrydowy SRNE 8 kW HESP4880SH3
SRNE HESP4880SH3 to trójfazowy falownik hybrydowy o mocy znamionowej 8 kW, przeznaczony do instalacji fotowoltaicznych współpracujących z niskonapięciowym magazynem energii. Urządzenie obsługuje akumulatory o napięciu znamionowym 48 V, dwa niezależne trackery MPPT oraz osobne wejście sieci lub generatora.
Falownik może zarządzać energią z paneli, baterii, sieci i generatora, a funkcja harmonogramu czasowego pozwala dopasować ładowanie, rozładowywanie i eksport energii do przyjętego sposobu rozliczania. Kolorowy wyświetlacz z polskim menu ułatwia lokalną konfigurację i kontrolę parametrów pracy.
Najważniejsze zalety SRNE HESP4880SH3
- trójfazowa moc znamionowa 8000 W i napięcie wyjściowe 230/400 V,
- maksymalna chwilowa moc wyjściowa 16 000 VA,
- współpraca z akumulatorami litowo-jonowymi i kwasowo-ołowiowymi 48 V,
- maksymalny prąd ładowania hybrydowego oraz rozładowania 180 A,
- dwa niezależne trackery MPPT z możliwością podłączenia dwóch stringów do każdego,
- łączna maksymalna moc wejściowa PV 12 000 W,
- oddzielny port generatora jako dodatkowego źródła energii,
- tryb UPS z typowym czasem przełączenia 10 ms,
- obsługa harmonogramu czasowego i funkcji time of use/peak shaving,
- stopień ochrony IP65 oraz możliwość pracy równoległej do 6 urządzeń.
Trójfazowy system z baterią 48 V
SRNE HESP4880SH3 wykorzystuje niskonapięciową stronę bateryjną 48 V i obsługuje zakres 40-60 V DC. Może współpracować z bateriami litowo-jonowymi, akumulatorami kwasowo-ołowiowymi lub konfiguracją zdefiniowaną przez użytkownika. Dobór magazynu wymaga sprawdzenia dopuszczalnego prądu, pojemności, zabezpieczeń oraz zgodności komunikacji z systemem BMS.
Maksymalny prąd ładowania z sieci lub generatora wynosi 100 A, natomiast maksymalny prąd ładowania hybrydowego i rozładowania osiąga 180 A. Tak wysokie wartości po stronie 48 V wymagają odpowiednio dobranych przewodów, zabezpieczeń i szyn zbiorczych. Ostateczny projekt powinien uwzględniać również limity prądowe baterii.
Dwa niezależne trackery MPPT
Dwa trackery MPPT pozwalają rozdzielić generator fotowoltaiczny na niezależnie śledzone części, na przykład dla dwóch orientacji modułów. Maksymalna moc wejściowa wynosi 6000 W na każdy tracker, a maksymalny prąd wejściowy 22 A + 22 A. Zakres pracy MPPT 200-650 V DC umożliwia projektowanie dłuższych stringów, przy zachowaniu maksymalnego napięcia obwodu otwartego wskazanego w dokumentacji.
Generator, harmonogram i tryb UPS
Oddzielny port generatora umożliwia uwzględnienie dodatkowego źródła zasilania i ładowania baterii. Rozwiązanie może być przydatne w miejscach z niestabilną siecią lub tam, gdzie wymagane jest dłuższe podtrzymanie. Sposób uruchamiania generatora i jego parametry muszą odpowiadać instrukcji falownika oraz projektowi instalacji.
Tryb UPS oferuje typowy czas przełączenia 10 ms. Dostępna moc i czas podtrzymania zależą od poziomu naładowania, pojemności baterii, produkcji PV oraz charakteru obciążenia. Karta wskazuje także obsługę funkcji time of use i peak shaving, które pozwalają zaprogramować okresy ładowania, rozładowywania lub eksportu energii.
Parametry wyjścia AC
| Model | HESP4880SH3 |
|---|
| Typ | Trójfazowy falownik hybrydowy |
|---|
| Znamionowa moc wyjściowa | 8000 W |
|---|
| Maksymalna chwilowa moc wyjściowa | 16 000 VA |
|---|
| Znamionowe napięcie wyjściowe | 230/400 V AC |
|---|
| Obsługiwane obciążenie silnikowe | 5 HP |
|---|
| Częstotliwość znamionowa | 50/60 Hz ±0,3 |
|---|
| Przebieg wyjściowy | Czysta sinusoida |
|---|
| Typowy czas przełączenia | 10 ms, tryb UPS |
|---|
| THD | ≤2% według załączonej karty |
|---|
| Kompensacja mocy biernej | Tak |
|---|
| Obsługa asymetrii faz | Tak |
|---|
Parametry baterii
| Obsługiwane typy baterii | Litowo-jonowa, kwasowo-ołowiowa, ustawienia użytkownika |
|---|
| Znamionowe napięcie baterii | 48 V |
|---|
| Zakres napięcia baterii | 40-60 V DC |
|---|
| Maks. prąd ładowania z sieci/generatora | 100 A |
|---|
| Maks. prąd ładowania hybrydowego | 180 A |
|---|
| Maks. prąd rozładowania | 180 A |
|---|
| Komunikacja z systemem bateryjnym | CAN / RS485, zależnie od konfiguracji |
|---|
Parametry wejścia fotowoltaicznego
| Liczba trackerów MPPT | 2 |
|---|
| Liczba możliwych stringów | Do 2 na każdy MPPT |
|---|
| Maksymalna moc wejściowa PV | 6000 W + 6000 W |
|---|
| Maksymalny prąd wejściowy | 22 A + 22 A |
|---|
| Maksymalne napięcie obwodu otwartego | 800 V DC + 800 V DC |
|---|
| Zakres napięcia roboczego MPPT | 200-650 V DC / 200-650 V DC |
|---|
| Napięcie startowe | 170 V |
|---|
| Sprawność śledzenia MPPT | 99,9% |
|---|
| Sprawność europejska | 97,2% |
|---|
Wejście sieci i generatora
| Zakres napięcia wejściowego w trybie UPS | 170-280 V, napięcie fazowe |
|---|
| Zakres napięcia wejściowego w trybie APL | 305-485 V, napięcie międzyfazowe |
|---|
| Zakres częstotliwości wejściowej | 50/60 Hz |
|---|
| Prąd obciążenia obejściowego | 23,2 A |
|---|
| Port generatora | Oddzielne wejście |
|---|
Parametry mechaniczne i warunki pracy
| Wymiary | 670 x 440 x 240 mm |
|---|
| Masa | 39 kg |
|---|
| Stopień ochrony | IP65 |
|---|
| Temperatura otoczenia | od -10°C do +55°C, ograniczenie mocy powyżej +45°C |
|---|
| Wilgotność względna | 0-100% |
|---|
| Chłodzenie | Radiator i inteligentne chłodzenie wentylatorem |
|---|
| Topologia | Beztransformatorowa |
|---|
| Praca równoległa | Od 1 do 6 urządzeń |
|---|
| Moduł zewnętrzny | Wi-Fi / GPRS |
|---|
| Komunikacja | RS485 / CAN / USB / styk bezpotencjałowy |
|---|
| Wyświetlacz | Kolorowy, menu w języku polskim |
|---|
Zabezpieczenia, zgodność i gwarancja
Falownik posiada zabezpieczenia obejmujące między innymi ograniczenie prądu i mocy wejścia PV, ochronę przed ładowaniem zwrotnym w nocy, nadmiernym i zbyt niskim napięciem AC oraz baterii, przeciążeniem, zwarciem wyjścia, przegrzaniem i nieprawidłową kolejnością faz. Wbudowane zabezpieczenie LOM odłącza urządzenie od sieci po wykryciu zaniku napięcia lub nieprawidłowej częstotliwości.
| Normy wskazane dla zabezpieczenia LOM | EN 50549-1:2019, IEC 62116:2014, IEC 61727:2004 |
|---|
| Pozostałe normy i deklaracje | IEC 62109-1, IEC 62109-2, EN 61000-6-1, EN 61000-6-3, FCC 15 Class B, RoHS |
|---|
| Gwarancja podstawowa | 5 lat |
|---|
| Możliwość przedłużenia | Do 5 dodatkowych lat przy odpłatnym monitoringu online, zgodnie z warunkami importera |
|---|
Przedłużenie gwarancji wymaga spełnienia warunków programu, w tym zachowania dobrego stanu technicznego urządzenia, ciągłości monitoringu i dozwolonych parametrów eksploatacyjnych. Szczegółowe zasady należy potwierdzić w aktualnych warunkach gwarancji importera.
Zastosowanie falownika SRNE HESP4880SH3
Falownik hybrydowy SRNE HESP4880SH3 jest przeznaczony do trójfazowych instalacji PV z niskonapięciowym magazynem energii, w których ważne są duża moc chwilowa, obsługa generatora i elastyczne sterowanie ładowaniem. Sprawdzi się w domach, gospodarstwach oraz mniejszych obiektach firmowych, pod warunkiem prawidłowego doboru baterii, zabezpieczeń, stringów PV i odbiorników pracujących w trybie UPS.
