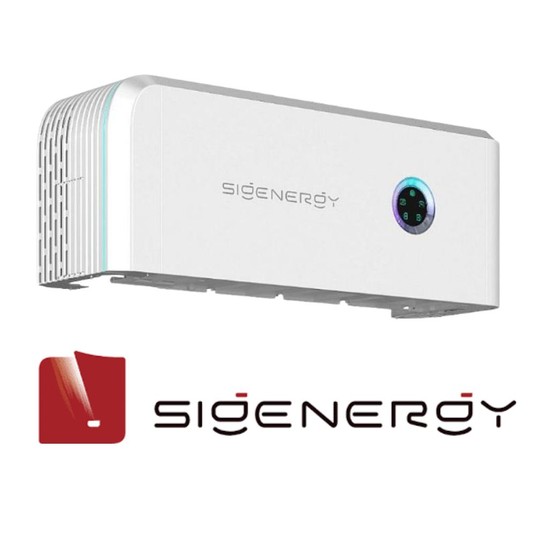

SigenStor EC 8.0 TP Energy Controller 8 kW
Sigenergy SigenStor EC 8.0 TP to trójfazowy kontroler energii pełniący funkcję falownika hybrydowego o nominalnej mocy wyjściowej 8 kW. Przeznaczony jest do systemów łączących fotowoltaikę i magazynowanie energii. Model 8 kW łączy obsługę generatora PV o mocy do 12,8 kW z możliwością współpracy z bateriami SigenStor BAT i wyjściem rezerwowym o mocy szczytowej 12 kW przez 10 sekund.
Zintegrowany EMS wspiera zarządzanie energią, a współpraca z bateriami SigenStor BAT pozwala gromadzić nadwyżki produkcji do późniejszego wykorzystania. Kontroler nie jest kompletnym magazynem energii: moduły bateryjne oraz elementy potrzebne do zasilania rezerwowego dobiera się do konfiguracji instalacji.
Najważniejsze zalety SigenStor EC 8.0 TP
- 8 kW nominalnej mocy AC i maksymalna moc PV 12,8 kW.
- 2 niezależne układy MPPT, umożliwiające osobne śledzenie punktu mocy dla podłączonych stringów.
- Sprawność maksymalna 98,3% oraz europejska 97,1%.
- Obsługa niesymetrycznego obciążenia trzech faz, zgodnie z wymaganiami konfiguracji systemu.
- Współpraca z modułowym magazynem SigenStor BAT, od 1 do 6 modułów na kontroler.
- Szczytowa moc rezerwowa 12 kW przez 10 s w odpowiednio dobranym systemie.
- Obudowa IP66 i zintegrowane zabezpieczenia po stronie DC oraz AC.
Wejścia PV i śledzenie punktu mocy
Falownik SigenStor EC 8.0 TP obsługuje 2 MPPT, po jednym stringu na każdy układ. Maksymalny prąd wejściowy na MPPT wynosi 16 A, a maksymalny prąd zwarciowy 20 A. Pozwala to dobrać oddzielne obwody paneli z uwzględnieniem ich parametrów i warunków pracy.
Zakres napięcia MPPT wynosi 160-1000 V, napięcie rozruchowe 180 V, a maksymalne napięcie wejściowe DC 1100 V. Granica 1100 V nie jest górną granicą normalnej pracy MPPT: producent wskazuje uruchomienie zabezpieczenia po przekroczeniu zakresu roboczego MPPT.
| Maksymalna moc PV | 12800 W |
|---|
| Maksymalne napięcie wejściowe DC | 1100 V |
|---|
| Nominalne napięcie wejściowe DC | 600 V |
|---|
| Napięcie rozruchowe | 180 V |
|---|
| Zakres napięcia MPPT | 160-1000 V |
|---|
| Liczba MPPT | 2 |
|---|
| Liczba stringów na MPPT | 1 |
|---|
| Maksymalny prąd wejściowy na MPPT | 16 A |
|---|
| Maksymalny prąd zwarciowy na MPPT | 20 A |
|---|
Parametry wyjścia AC i sprawność
| Nominalna moc wyjściowa AC | 8000 W |
|---|
| Maksymalna pozorna moc wyjściowa | 8800 VA |
|---|
| Nominalny prąd wyjściowy | 12,2 A |
|---|
| Maksymalny prąd wyjściowy | 13,4 A |
|---|
| Nominalne napięcie wyjściowe | 380/400 V, 3W+N+PE |
|---|
| Nominalna częstotliwość sieci | 50/60 Hz |
|---|
| Współczynnik mocy | Od 0,8 wyprzedzającego do 0,8 opóźniającego |
|---|
| Całkowite zniekształcenia harmoniczne prądu | THDi < 2% |
|---|
| Sprawność maksymalna | 98,3% |
|---|
| Sprawność europejska | 97,1% |
|---|
Magazyn energii i zasilanie rezerwowe
Kontroler współpracuje z 1-6 modułami serii SigenStor BAT. Zakres napięcia podany w sekcji przyłącza akumulatorów wynosi 600-900 V. Pojemność energetyczna i dostępna moc baterii wynikają z dobranych modułów, a nie z samej mocy nominalnej falownika.
W trybie rezerwowym model 8.0 TP ma szczytową moc wyjściową 12 kW przez 10 sekund. Deklarowane 0 ms przerwy po stronie obciążenia wymaga pracy Sigen Energy Gateway razem z Sigen Energy Controller i Sigen Battery. Warunki testowe producenta obejmują otwarty obwód sieci oraz moc nominalną kontrolera większą niż łączna moc zasilanych odbiorników. Nie jest to bezwarunkowa właściwość samego falownika.
| Kompatybilne moduły bateryjne | Seria SigenStor BAT |
|---|
| Liczba modułów na kontroler | 1-6 szt. |
|---|
| Zakres napięcia przyłącza akumulatorów | 600-900 V |
|---|
| Szczytowa moc wyjścia rezerwowego (10 s) | 12000 W |
|---|
| Napięcie wyjścia rezerwowego | 380/400 V, 3W+N+PE |
|---|
| Częstotliwość wyjścia rezerwowego | 50/60 Hz |
|---|
| Całkowite zniekształcenia harmoniczne napięcia | THDv < 2% |
|---|
| Przełączenie na zasilanie rezerwowe | 0 ms w konfiguracji i warunkach opisanych powyżej |
|---|
Zabezpieczenia i komunikacja
Urządzenie ma zabezpieczenie przed odwrotną polaryzacją DC, monitorowanie izolacji i prądu różnicowego, zabezpieczenia nadprądowe, przepięciowe i zwarciowe AC, ochronę przeciwprzepięciową typu II po stronie DC i AC oraz zabezpieczenie przeciwwyspowe. AFCI jest funkcją opcjonalną, dostępną tylko w niektórych modelach; jej dostępność dla zamawianego wariantu należy potwierdzić.
Komunikacja obejmuje WLAN, Fast Ethernet i RS485. Karta wskazuje również obsługę łączności 4G/3G/2G przez Sigen CommMod; nie oznacza to deklaracji dołączenia tego modułu do zestawu.
Parametry mechaniczne i warunki pracy
| Wymiary (szerokość x wysokość x głębokość) | 700 x 300 x 260 mm |
|---|
| Masa kontrolera | 36 kg |
|---|
| Stopień ochrony | IP66 |
|---|
| Chłodzenie | Inteligentne chłodzenie powietrzem |
|---|
| Temperatura pracy | Od -30 do 60°C |
|---|
| Temperatura przechowywania | Od -40 do 70°C |
|---|
| Wilgotność względna | 0-100% |
|---|
| Maksymalna wysokość pracy | 4000 m n.p.m. |
|---|
| Normy wskazane w karcie | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2 |
|---|
Wymiary i masa dotyczą kontrolera, nie całego systemu z bateriami. Dobór instalacji i montaż należy przeprowadzić zgodnie z dokumentacją producenta.
Falownik hybrydowy SigenStor EC 8.0 TP 8 kW pozwala połączyć obsługę fotowoltaiki, zarządzanie energią i współpracę z magazynem w systemie Sigenergy. 2 układy MPPT oraz możliwość doboru modułów bateryjnych pomagają dopasować konfigurację do instalacji i zapotrzebowania na energię.
