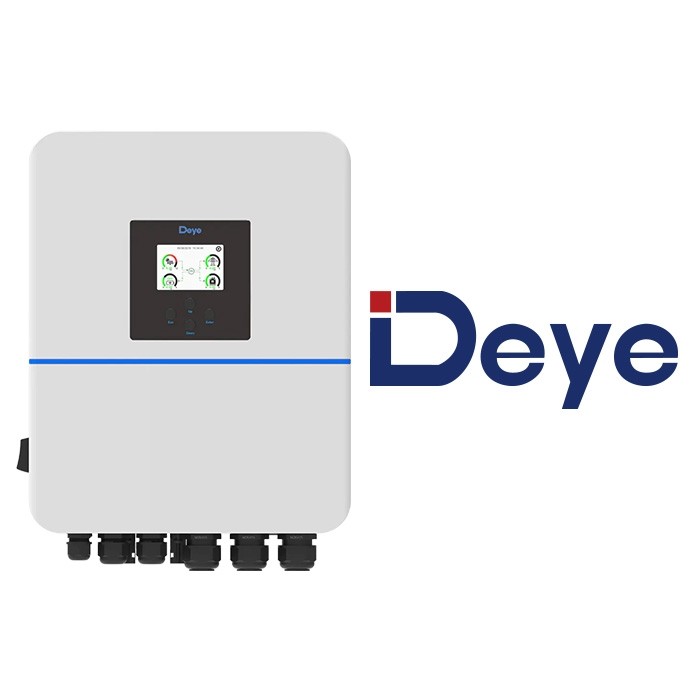

Deye SUN-12K-SG01HP3-EU-DM2 HV
Deye SUN-12K-SG01HP3-EU-DM2 HV to trójfazowy falownik hybrydowy wysokiego napięcia, przeznaczony do nowoczesnych instalacji fotowoltaicznych z magazynem energii. Urządzenie łączy funkcję falownika PV, ładowarki akumulatora HV i jednostki zarządzającej przepływem energii między modułami PV, siecią, obciążeniami i baterią.
Model SUN-12K-SG01HP3-EU-DM2 pracuje z akumulatorami o napięciu 160-700 V, ma dwa niezależne trackery MPPT i obsługuje maksymalną moc dostępu PV 24 000 W. Falownik wspiera pracę w sieci i poza siecią, 100% niezrównoważone wyjście w każdej fazie, konfiguracje równoległe oraz współpracę z generatorem diesla.
Najważniejsze zalety falownika Deye SUN-12K-SG01HP3-EU-DM2 HV
- trójfazowa praca z mocą znamionową AC 12 000 W,
- obsługa wysokiego napięcia akumulatora w zakresie 160-700 V,
- maksymalna moc dostępu PV 24 000 W i maksymalna moc wejściowa PV 19 200 W,
- 2 niezależne MPPT i konfiguracja stringów 1+1,
- maksymalny prąd wejściowy PV 18+18 A,
- maksymalny prąd ładowania i rozładowania akumulatora 37 A,
- moc szczytowa po stronie AC: 2-krotność mocy znamionowej przez 10 s,
- możliwość pracy równoległej do 16 sztuk w trybie sieciowym i poza siecią,
- 6 okresów ładowania i rozładowania akumulatorów,
- stopień ochrony IP65 i inteligentne chłodzenie powietrzne.
Falownik hybrydowy HV do instalacji PV i magazynu energii
Deye SUN-12K-SG01HP3-EU-DM2 HV umożliwia projektowanie instalacji fotowoltaicznych z akumulatorem wysokiego napięcia. Szeroki zakres napięcia baterii 160-700 V oraz samoadaptacja do BMS w przypadku akumulatorów litowo-jonowych ułatwiają integrację falownika z kompatybilnymi magazynami energii.
Praca równoległa, AC coupling i zasilanie awaryjne
Falownik obsługuje pracę równoległą do 16 jednostek w trybie on-grid i off-grid. Seria wspiera również zmianę sprzęgła AC istniejących systemów solarnych oraz magazynowanie energii z generatora diesla. Dzięki temu urządzenie może być elementem rozbudowanych systemów PV z backupem i większym zapotrzebowaniem na moc.
Dane wejścia akumulatora
| Typ akumulatora | Ołowiowo-kwasowy lub litowo-jonowy |
| Zakres napięcia akumulatora | 160-700 V |
| Maks. prąd ładowania | 37 A |
| Maks. prąd rozładowania | 37 A |
| Strategia ładowania dla akumulatora Li-Ion | Samoadaptacja do BMS |
| Liczba portów akumulatora | 1 |
Dane wejścia PV
| Maksymalna moc dostępu PV | 24 000 W |
| Maksymalna moc wejściowa PV | 19 200 W |
| Maksymalne napięcie wejściowe PV | 1000 V |
| Napięcie startowe | 180 V |
| Zakres napięcia MPPT | 150-850 V |
| Znamionowe napięcie wejściowe DC | 600 V |
| Maks. prąd wejściowy PV | 18+18 A |
| Maks. prąd zwarciowy | 27+27 A |
| Liczba MPPT / liczba stringów MPPT | 2 / 1+1 |
Dane wyjścia i wejścia AC
| Znamionowa moc czynna AC | 12 000 W |
| Maksymalna moc pozorna AC | 13 200 W |
| Prąd znamionowy wej./wyj. AC | 18,2 / 17,4 A |
| Maks. prąd wej./wyj. AC | 20 / 19,2 A |
| Maks. prąd bypass Grid->Load | 35 A |
| Moc szczytowa po stronie AC | 2-krotność mocy znamionowej przez 10 s |
| Współczynnik mocy | 0,8 wiodący do 0,8 opóźniony |
| Znamionowe napięcie / zakres | 220/230 V, 0,85Un-1,1Un |
| Znamionowa częstotliwość sieci | 50 Hz / 45-55 Hz, 60 Hz / 55-65 Hz |
| Sposób przyłączenia do sieci | 3L+N+PE |
| THDi | <3% mocy nominalnej |
| Prąd wtryskowy DC | <0,5% In |
Sprawność, zabezpieczenia i komunikacja
| Maksymalna sprawność | 97,6% |
| Sprawność europejska | 96,5% |
| Wydajność MPPT | >99% |
| Zabezpieczenia zintegrowane | Odwrotna polaryzacja DC, zabezpieczenie nadprądowe wyjścia AC, zabezpieczenie przeciwprzepięciowe wyjścia AC, zabezpieczenie przeciwzwarciowe wyjścia AC, zabezpieczenie termiczne, wykrywanie impedancji izolacji, monitorowanie komponentów DC, wyłącznik różnicowoprądowy AFCI, przełącznik DC, zabezpieczenie przeciw pracy wyspowej, wykrywanie prądu szczątkowego |
| Poziom ochrony przed przepięciami | TYPE II (DC), TYPE III (AC) |
| Wyświetlacz | LCD + LED |
| Interfejs komunikacyjny | RS485 / RS232 / CAN |
| Tryb monitorowania | GPRS / WiFi / Bluetooth / 4G / LAN opcjonalnie |
Dane ogólne i warunki pracy
| Temperatura pracy | od -40°C do +60°C, powyżej 45°C obniżenie wartości znamionowych |
| Dopuszczalna wilgotność otoczenia | 0-100% |
| Maksymalna wysokość instalacji | 2000 m |
| Poziom hałasu | ≤45 dB |
| Topologia inwertera | Beztransformatorowa |
| Kategoria nadnapięcia | OVC II (DC), OVC III (AC) |
| Waga | 24,5 kg |
| Wymiary | 376 x 470 x 244,5 mm, bez złączy i uchwytów montażowych |
| Stopień ochrony | IP65 |
| Typ chłodzenia | Inteligentne chłodzenie powietrzne |
| Gwarancja | 5 lat / 10-letni okres gwarancji zależnie od warunków instalacji inwertera |
Normy
| Norma przyłączenia do sieci | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 |
| Bezpieczeństwo EMC / norma | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Deye SUN-12K-SG01HP3-EU-DM2 HV to trójfazowy falownik hybrydowy 12 kW do instalacji PV z wysokonapięciowym magazynem energii. Dzięki szerokiemu zakresowi napięcia baterii, dwóm MPPT, obsłudze pracy równoległej i rozbudowanym zabezpieczeniom sprawdzi się w domowych i komercyjnych systemach fotowoltaicznych.
