K8000 Wschód-Zachód pojedyncza konstrukcja wsporcza

K8000 Wschód-Zachód - pojedyncza konstrukcja wsporcza

K8000 Wschód-Zachód pojedyncza konstrukcja wsporcza jest zestawem profili i elementów złącznych służących do złożenia jednej konstrukcji podporowej w układzie Wschód-Zachód. System jest przeznaczony do montażu modułów fotowoltaicznych w orientacji poziomej na dachach płaskich.

Przeciwległe nachylenie dwóch rzędów pozwala wykorzystać powierzchnię dachu w charakterystycznym układzie Wschód-Zachód. Instrukcja systemu K8000 WZ przewiduje kąt konstrukcji od 10° do 14°. Dokładne ustawienie, rozstaw oraz sposób stabilizacji należy przyjąć zgodnie z projektem przygotowanym dla konkretnego dachu i zastosowanych modułów.

Skład pojedynczej konstrukcji wsporczej K8000 WZ

Najważniejsze cechy konstrukcji K8000 Wschód-Zachód

• kompletny zestaw części wyszczególnionych dla jednej konstrukcji wsporczej,
• układ dwóch przeciwległych połaci modułów fotowoltaicznych,
• przeznaczenie do poziomego montażu modułów na dachu płaskim,
• zakres nachylenia systemu od 10° do 14°,
• profile, obejmy oporowe oraz komplet śrub i nakrętek M8,
• indeksy części zgodne z instrukcją montażu producenta.

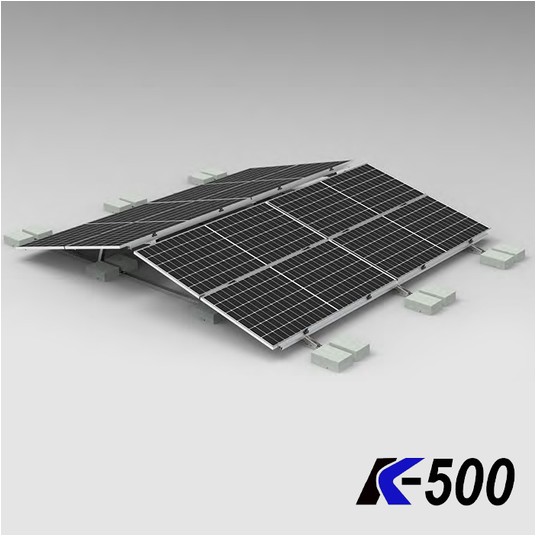

Układ Wschód-Zachód na dachu płaskim

Konstrukcja Wschód-Zachód ustawia moduły w dwóch przeciwnych kierunkach. Taki układ może pozwolić na gęstsze zagospodarowanie dostępnej powierzchni niż klasyczne rzędy skierowane w jedną stronę. Profil produkcji jest w większym stopniu rozłożony pomiędzy godziny poranne i popołudniowe, jednak rzeczywisty uzysk zależy od lokalizacji, zacienienia, geometrii dachu i projektu instalacji.

Instrukcja K8000 WZ przedstawia konfigurację dwóch rzędów z poziomo ułożonymi modułami. Dobór liczby konstrukcji, odstępów, sposobu mocowania oraz ewentualnego balastu wymaga obliczeń uwzględniających wymiary modułów, strefę wiatrową i śniegową, nośność dachu oraz warunki brzegowe instalacji.

Zakres kompletu i montaż

Produkt obejmuje części wskazane na liście jednej konstrukcji wsporczej. Elementy służące do bezpośredniego mocowania modułów, łączenia kolejnych konstrukcji, ochrony pokrycia dachu lub wykonania balastu mogą stanowić odrębne pozycje, jeżeli nie zostały wyszczególnione w zakresie zestawu.

Konstrukcję należy składać w kolejności i orientacji pokazanej w aktualnej instrukcji producenta. Do montażu potrzebne są odpowiednie końcówki imbusowe, klucze oraz klucz dynamometryczny. Przed rozpoczęciem prac należy sprawdzić kompletność części, zgodność indeksów oraz projekt rozmieszczenia systemu na dachu.
